PIECES CONSTITUTIVES

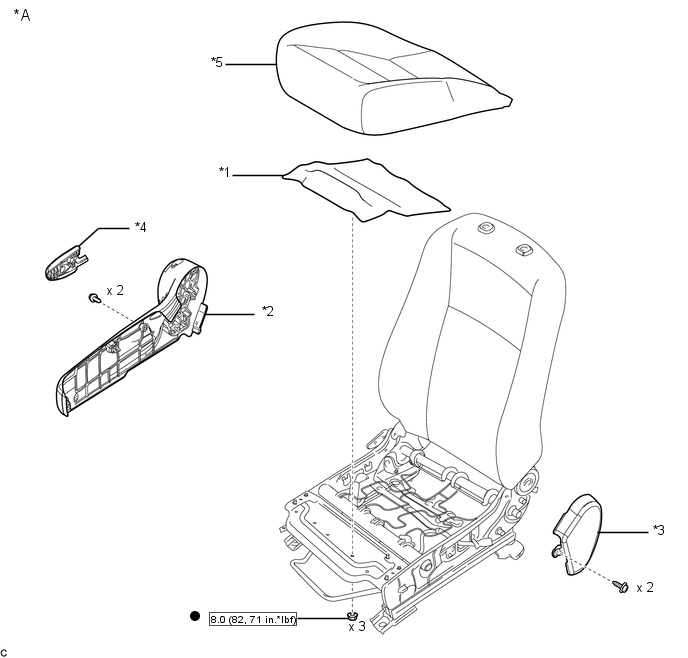

SCHEMA
|
*A | fabrication TMMC |
- | - |
|
*1 | SOUS-ENSEMBLE D'AIRBAG DE SIEGE AVANT DROIT |
*2 | PROTECTION D'ASSISE DE SIEGE AVANT DROIT |
|
*3 | PROTECTION INTERIEURE D'ASSISE DE SIEGE AVANT DROIT |
*4 | POIGNEE DE DEVERROUILLAGE DE DISPOSITIF DE REGLAGE D'INCLINAISON DROIT |
|
*5 | HOUSSE D'ASSISE DE SIEGE AVANT DROIT DE TYPE SEPARE AVEC REMBOURRAGE |
- | - |
 |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
● | Pièce non réutilisable |
SCHEMA
|
*A | pour fabrication TMMMS |
- | - |
|
*1 | SOUS-ENSEMBLE D'AIRBAG DE SIEGE AVANT DROIT |
*2 | PROTECTION D'ASSISE DE SIEGE AVANT DROIT |
|
*3 | PROTECTION INTERIEURE D'ASSISE DE SIEGE AVANT DROIT |
*4 | POIGNEE DE DEVERROUILLAGE DE DISPOSITIF DE REGLAGE D'INCLINAISON DROIT |
|
*5 | HOUSSE D'ASSISE DE SIEGE AVANT DROIT DE TYPE SEPARE AVEC REMBOURRAGE |
*6 | ENSEMBLE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE |
|
|
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
● | Pièce non réutilisable |
Verification Sur Vehicule
VERIFICATION SUR VEHICULE MESURE DE PRECAUTION / REMARQUE / CONSEIL ATTENTION: Veiller à suivre correctement les procédures de dépose et de repose pour le sous-ensemble d'airbag de siège avant d ...
D'autres materiaux:
Repose
REPOSE MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
Utiliser la même procédure pour le côté droit que pour le côté gauche.
La procédure décrite ci-dessous concerne le côté gauche.
PROCEDURE 1. REPOSER L'ENSEMBLE DE CONTACTEUR D'ECLAIRAGE DE SEUIL DE PORTE ARRIERE
(a) ...
Systeme De Diagnostic
SYSTEME DE DIAGNOSTIC 1. VERIFIER DLC3 (a) Vérifier DLC3.
Cliquer ici 2. FONCTION DU TEMOIN ON/OFF D'AIRBAG DU PASSAGER
(a) Vérification initiale (1) Mettre le contacteur d'allumage en position ON.
(2) Le témoin ON/OFF d'airbag du passager s'allume pendant environ 4 secondes puis s'étei ...
Pieces Constitutives
PIECES CONSTITUTIVES SCHEMA
*1 ENSEMBLE DE RESERVOIR A CARBURANT
*2 TUYAU DE RENIFLARD DE RESERVOIR A CARBURANT
*3 SOUS-ENSEMBLE DE TUYAU PRINCIPAL DE RESERVOIR A CARBURANT
*4 DURITE RELIANT LE RESERVOIR A CARBURANT AU TUYAU DE REMPLISSAGE
*5 SOUS-ENSE ...
