PIECES CONSTITUTIVES
SCHEMA
|

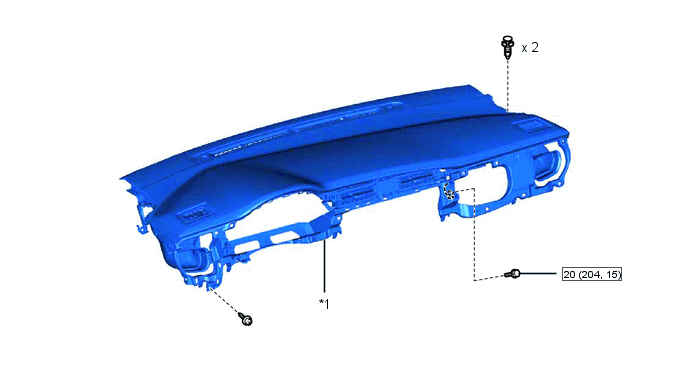

*1 | ENSEMBLE SUPERIEUR DE TABLEAU DE BORD |
- | - |
 |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
- | - |
SCHEMA
|

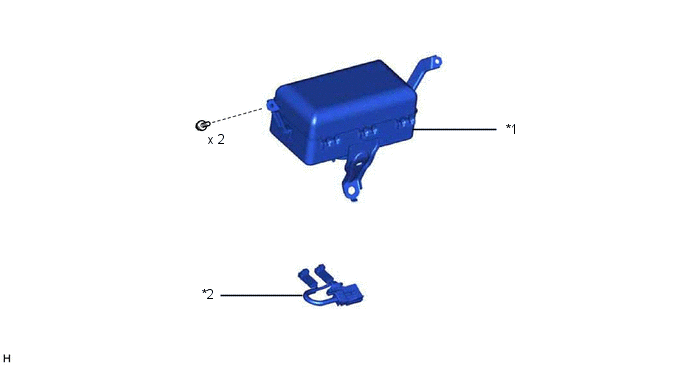

*1 | ENSEMBLE D'AIRBAG DE TABLEAU DE BORD COTE PASSAGER AVANT |
*2 | CABLE DE TABLEAU DE BORD N° 2 |
Verification Sur Vehicule
VERIFICATION SUR VEHICULE MESURE DE PRECAUTION / REMARQUE / CONSEIL ATTENTION: Veiller à suivre correctement les procédures de dépose et de repose pour l'ensemble d'airbag de tableau de bord côt ...
