PIECES CONSTITUTIVES

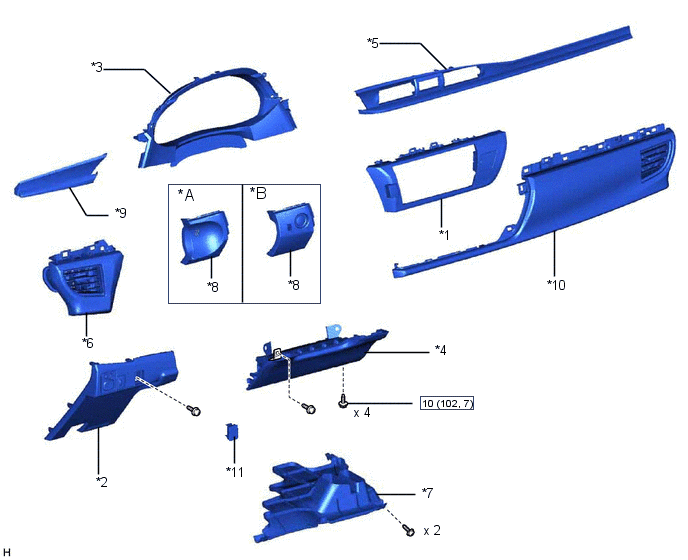

SCHEMA
|
*A | sans système de clé intelligente |
*B | avec système de clé intelligente |
|
*1 | SOUS-ENSEMBLE DE PANNEAU DE FINITION CENTRAL DE COMBINE D'INSTRUMENTS |
*2 | CACHE D'OUVERTURE DE BOITE A FUSIBLES |
|
*3 | ENSEMBLE DE PANNEAU DE FINITION DE COMBINE D'INSTRUMENTS |
*4 | ENSEMBLE D'AIRBAG DE TABLEAU DE BORD INFERIEUR N° 1 |
|
*5 | SOUS-ENSEMBLE DE GARNISSAGE DE TABLEAU DE BORD N° 1 |
*6 | ENSEMBLE DE REGISTRE DE TABLEAU DE BORD N° 1 |
|
*7 | SOUS-ENSEMBLE DE CACHE INFERIEUR DE TABLEAU DE BORD N° 1 |
*8 | BASE D'ORIFICE DE CONTACTEUR N° 1 |
|
*9 | SOUS-ENSEMBLE DE GARNISSAGE DE TABLEAU DE BORD N° 2 |
*10 | SOUS-ENSEMBLE DE REGISTRE DE TABLEAU DE BORD N° 2 |
|
*11 | COUVERCLE |
- | - |
 |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
- | - |
