PIECES CONSTITUTIVES

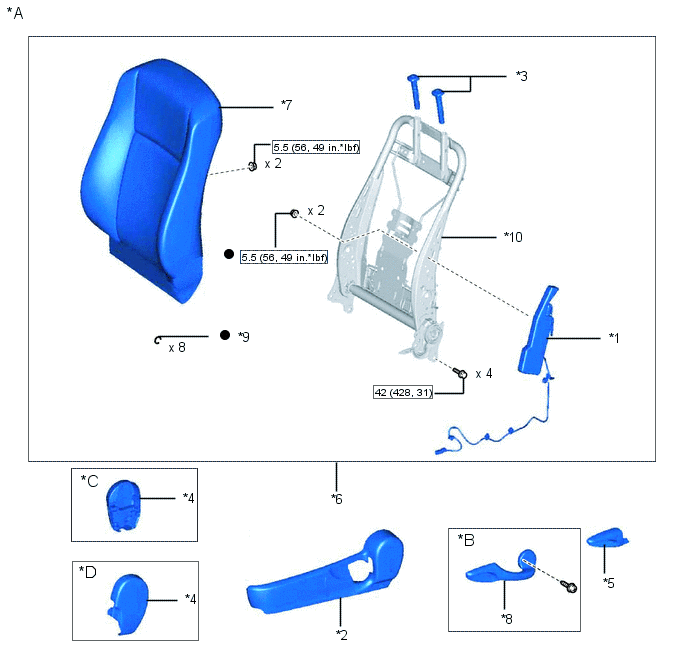

SCHEMA
|
*A | pour sièges à réglage manuel fabrication TMMC |
*B | Avec dispositif de réglage en hauteur |
|
*1 | ENSEMBLE D'AIRBAG DE SIEGE AVANT |
*2 | PROTECTION D'ASSISE DE SIEGE AVANT |
|
*3 | PROTECTION INTERIEURE D'ASSISE DE SIEGE AVANT |
*4 | POIGNEE DE DEVERROUILLAGE DE DISPOSITIF DE REGLAGE D'INCLINAISON |
|
*5 | HOUSSE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE AVEC REMBOURRAGE |
*6 | POIGNEE DE REGLAGE EN HAUTEUR |
|
*7 | SUPPORT D'APPUIE-TETE DE SIEGE AVANT |
*8 | SOUS-ENSEMBLE D'ARMATURE DE DOSSIER DE SIEGE AVANT |
 |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
● | Pièce non réutilisable |

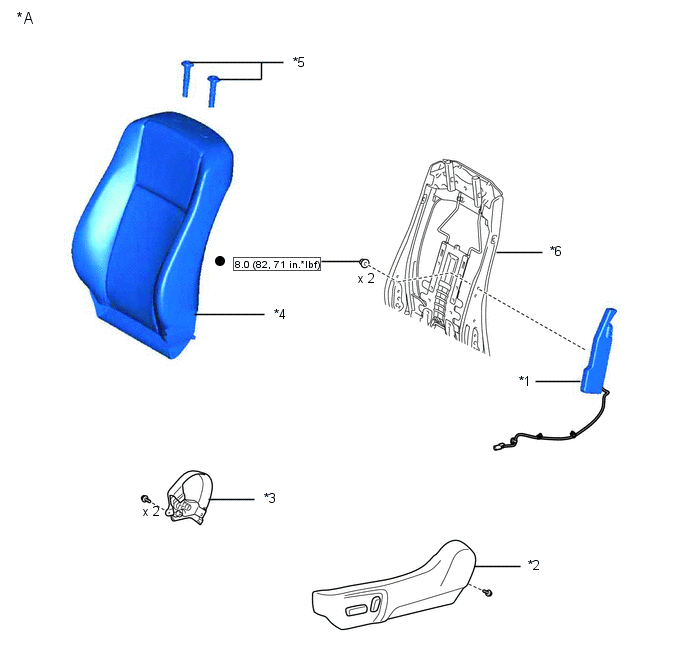

SCHEMA
|
*A | pour sièges à réglage électrique fabrication TMMC |
- | - |
|
*1 | ENSEMBLE D'AIRBAG DE SIEGE AVANT |
*2 | PROTECTION D'ASSISE DE SIEGE AVANT |
|
*3 | PROTECTION INTERIEURE D'ASSISE DE SIEGE AVANT |
*4 | HOUSSE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE AVEC REMBOURRAGE |
|
*5 | SUPPORT D'APPUIE-TETE DE SIEGE AVANT |
*6 | SOUS-ENSEMBLE D'ARMATURE DE DOSSIER DE SIEGE AVANT |
|
|
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
● | Pièce non réutilisable |

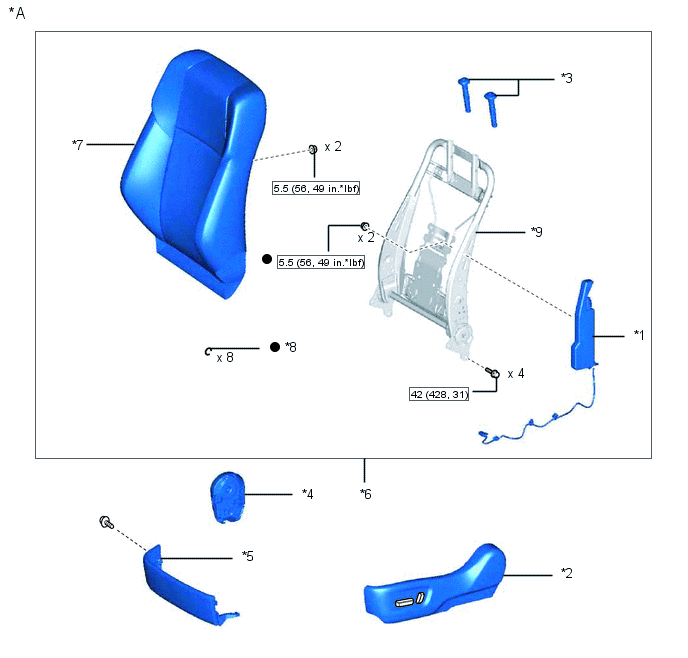

SCHEMA
|
*A | pour siège à réglage manuel de fabrication TMMMS |
*B | Avec dispositif de réglage en hauteur |
|
*C | pour côté conducteur |
*D | pour côté passager avant |
|
*1 | ENSEMBLE D'AIRBAG DE SIEGE AVANT |
*2 | PROTECTION D'ASSISE DE SIEGE AVANT |
|
*3 | SUPPORT D'APPUIE-TETE DE SIEGE AVANT |
*4 | PROTECTION INTERIEURE D'ASSISE DE SIEGE AVANT |
|
*5 | POIGNEE DE DEVERROUILLAGE DE DISPOSITIF DE REGLAGE D'INCLINAISON |
*6 | ENSEMBLE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE |
|
*7 | HOUSSE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE AVEC REMBOURRAGE |
*8 | POIGNEE DE REGLAGE EN HAUTEUR |
|
*9 | ANNEAU DEMI-ROND |
*10 | ENSEMBLE DE RESSORT DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE |
|
|
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
● | Pièce non réutilisable |

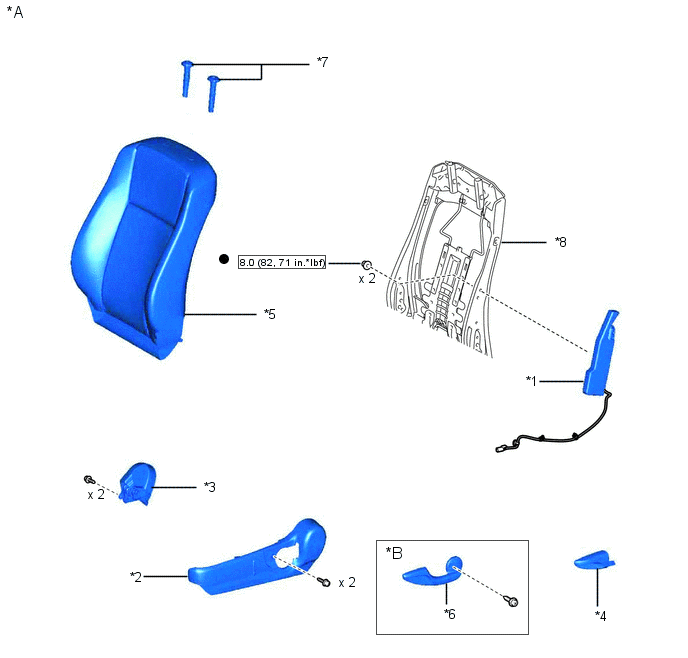

SCHEMA
|
*A | pour siège à réglage électrique de fabrication TMMMS |
- | - |
|
*1 | ENSEMBLE D'AIRBAG DE SIEGE AVANT |
*2 | PROTECTION D'ASSISE DE SIEGE AVANT |
|
*3 | SUPPORT D'APPUIE-TETE DE SIEGE AVANT |
*4 | PROTECTION INTERIEURE D'ASSISE DE SIEGE AVANT |
|
*5 | PROTECTION INTERIEURE D'ASSISE DE SIEGE AVANT N° 1 |
*6 | ENSEMBLE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE |
|
*7 | HOUSSE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE AVEC REMBOURRAGE |
*8 | ANNEAU DEMI-ROND |
|
*9 | ENSEMBLE DE RESSORT DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE |
- | - |
|
|
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
● | Pièce non réutilisable |
