PIECES CONSTITUTIVES

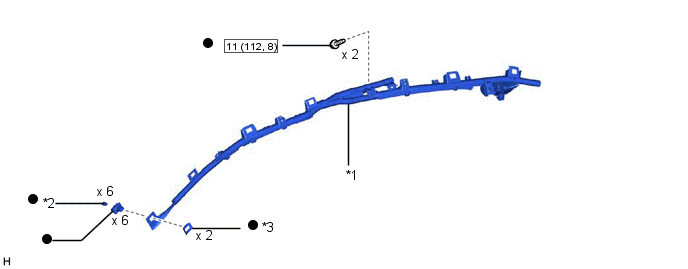

SCHEMA
|
*1 | ENSEMBLE D'AIRBAG RIDEAU |
*2 | GOUPILLE |
|
*3 | ENTRETOISE |
- | - |
 |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
● | Pièce non réutilisable |
Verification Sur Vehicule
VERIFICATION SUR VEHICULE MESURE DE PRECAUTION / REMARQUE / CONSEIL ATTENTION: Veiller à suivre correctement les procédures de dépose et de repose pour les ensembles d'airbag rideau. PROCEDURE ...
D'autres materiaux:
Verification
VERIFICATION PROCEDURE 1. VERIFIER LE SOUS-ENSEMBLE DE DEBITMETRE D'AIR MASSIQUE
(a)
Vérifier visuellement si aucun corps étranger ne se trouve sur le fil
chauffant en platine (réchauffeur) et le capteur de température
(thermistance) du sous-ensemble de débitmètre d'air massique, c ...
Remontage
REMONTAGE MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
Utiliser la même procédure pour le côté droit que pour le côté gauche.
La procédure décrite ci-dessous concerne le côté gauche.
PROCEDURE 1. INSTRUCTIONS DE REPARATION
Cliquer ici 2. REPOSER LE RUBAN DE ...
Depose
DEPOSE PROCEDURE 1. DEPOSER L'ENSEMBLE DE SIEGE ARRIERE (avec appuie-tête non amovible)
Cliquer ici 2. DEPOSER L'ENSEMBLE DE SIEGE ARRIERE (avec appuie-tête amovible)
Cliquer ici 3. DEPOSER LE SOUS-ENSEMBLE DE SUPPORT D'ANCRAGE DE TRAVERSE (pour côté gauche)
Cliquer ici 4. DEPOSER ...
