PIECES CONSTITUTIVES

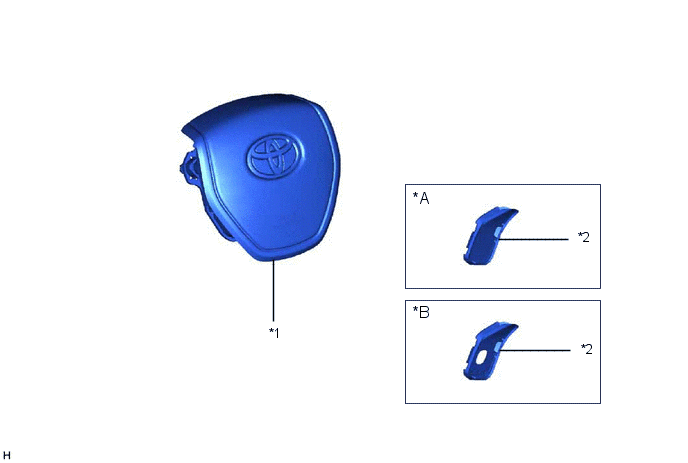

SCHEMA
|
*A | sans système de régulateur de vitesse |
*B | avec système de régulateur de vitesse |
|
*1 | ENSEMBLE DE BOUTON D'AVERTISSEUR SONORE |
*2 | CACHE INFERIEUR DE VOLANT N° 2 |
Verification Sur Vehicule
VERIFICATION SUR VEHICULE MESURE DE PRECAUTION / REMARQUE / CONSEIL ATTENTION: Veiller à suivre correctement les procédures de dépose et de repose pour l'ensemble de bouton d'avertisseur sonore. ...
