PIECES CONSTITUTIVES

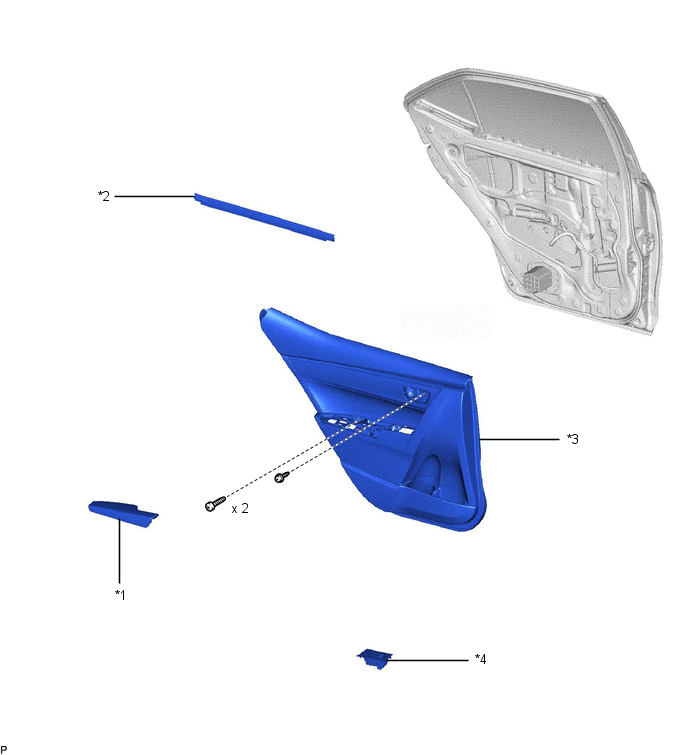

SCHEMA
|
*1 | ENSEMBLE D'ACCOUDOIR ARRIERE |
*2 | BOURRELET INTERIEUR DE VITRE DE PORTE ARRIERE |
|
*3 | SOUS-ENSEMBLE DE PANNEAU D'HABILLAGE DE PORTE ARRIERE |
*4 | ENSEMBLE DE CONTACTEUR DE LEVE-VITRE ELECTRIQUE ARRIERE AVEC PANNEAU DE BASE D'ACCOUDOIR DE PORTE ARRIERE |

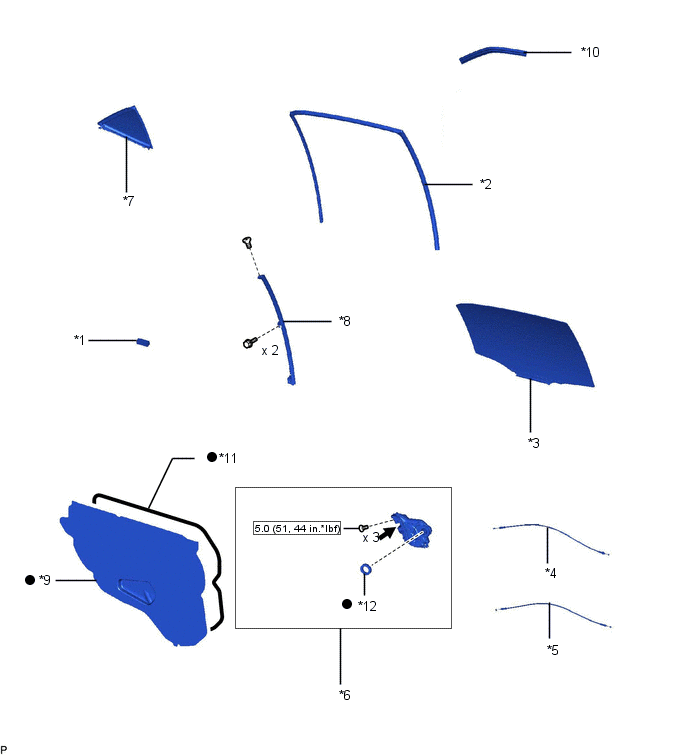

SCHEMA
|
*1 | JOINT DE VENTILATION DE PORTE ARRIERE N° 1 |
*2 | COULISSEAU DE VITRE DE PORTE ARRIERE |
|
*3 | SOUS-ENSEMBLE DE VITRE DE PORTE ARRIERE |
*4 | ENSEMBLE DE CABLE DE VERROUILLAGE INTERIEUR DE PORTE ARRIERE |
|
*5 | ENSEMBLE DE CABLE DE COMMANDE A DISTANCE DE VERROUILLAGE DE PORTE ARRIERE |
*6 | ENSEMBLE DE SERRURE DE PORTE ARRIERE AVEC MOTEUR |
|
*7 | VITRE DE CUSTODE DE PORTE ARRIERE |
*8 | SOUS-ENSEMBLE D'ENCADREMENT ARRIERE INFERIEUR DE VITRE DE PORTE ARRIERE |
|
*9 | CACHE D'ORIFICE DE VISITE DE PORTE ARRIERE |
*10 | BOURRELET DE PORTE ARRIERE |
|
*11 | RUBAN ADHESIF EN BUTYLE |
*12 | JOINT DE FAISCEAU DE CABLAGE DE SERRURE DE PORTE |
 |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
● | Pièce non réutilisable |
 |
Graisse MP | - |
- |
Depose
DEPOSE MESURE DE PRECAUTION / REMARQUE / CONSEIL CONSEIL: Utiliser la même procédure pour le côté droit que pour le côté gauche. La procédure décrite ci-dessous concerne le côté ...
D'autres materiaux:
Pieces Constitutives
PIECES CONSTITUTIVES SCHEMA
*1 PROTECTION DE LEVIER DE FREIN DE STATIONNEMENT
*2 ENSEMBLE DE CABLE DE FREIN DE STATIONNEMENT N° 3
N*m (kgf*cm, lbf*pi): couple de serrage prescrit
- - SCHEMA
*1 ENSEMBLE DE CYLINDRE DE FREIN A DISQUE ARRIERE ...
Repose
REPOSE PROCEDURE 1. REPOSER L'ENSEMBLE DE GENERATEUR
(a) Reposer le support d'attache de faisceau de câbles avec le boulon.
Torque: 8,4 N·m {86 kgf·cm, 74 in·lbf}
(b) Reposer l'ensemble de générateur à l'aide des 2 boulons.
Torque: Boulon A : 25 N·m {255 kgf·cm, 18 ft·l ...
Verification
VERIFICATION PROCEDURE 1. VERIFIER LE SOUS-ENSEMBLE DE CHAINE
(a) Tirer sur le sous-ensemble de chaîne avec une force de 147 N (15 kgf, 33,0 lbf.) comme indiqué sur le schéma.
*a Longueur mesurée
(b) A l'aide d'un pied à coulisse à vernier, mes ...
