PIECES CONSTITUTIVES

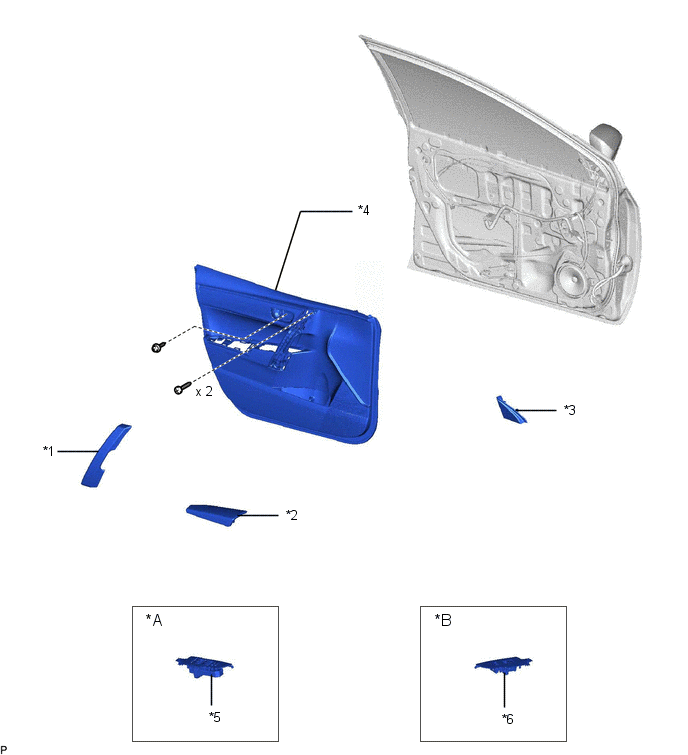

SCHEMA
|
*A | pour côté conducteur |
*B | pour côté passager avant |
|
*1 | CACHE DE POIGNEE DE MAINTIEN DE PORTE |
*2 | ENSEMBLE D'ACCOUDOIR AVANT |
|
*3 | GARNISSAGE DE SUPPORT D'ENCADREMENT INFERIEUR DE PORTE AVANT |
*4 | SOUS-ENSEMBLE DE PANNEAU D'HABILLAGE DE PORTE AVANT |
|
*5 | ENSEMBLE DE CONTACTEUR PRINCIPAL DE LEVE-VITRE ELECTRIQUE AVEC PANNEAU DE BASE D'ACCOUDOIR DE PORTE AVANT |
*6 | ENSEMBLE DE CONTACTEUR DE LEVE-VITRE ELECTRIQUE AVEC PANNEAU DE BASE D'ACCOUDOIR DE PORTE AVANT |

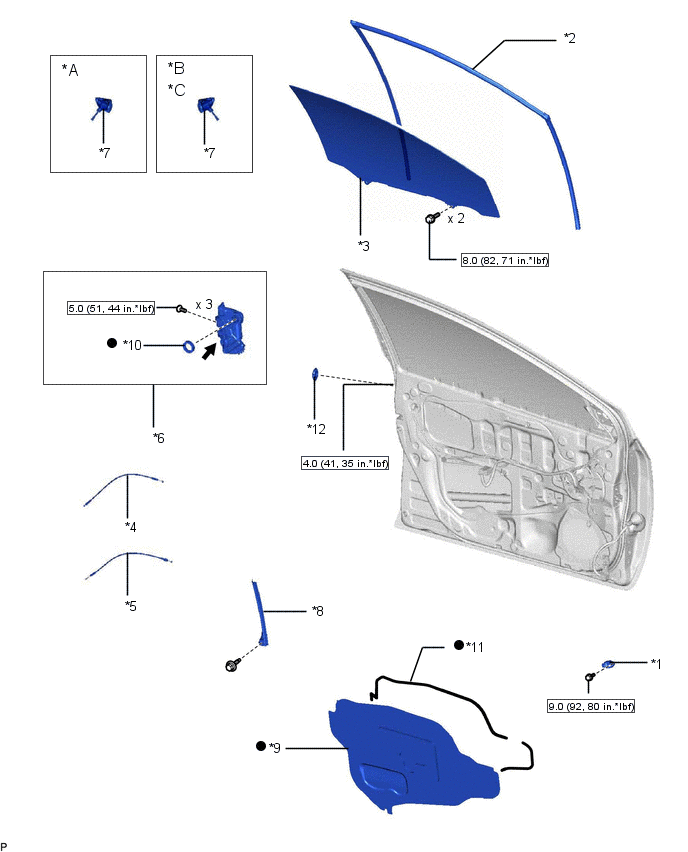

SCHEMA
|
*A | pour côté conducteur |
*B | pour côté passager avant |
|
*C | avec barillet de serrure |
- | - |
|
*1 | CAPTEUR D'AIRBAG LATERAL DE PORTE |
*2 | COULISSEAU DE VITRE DE PORTE AVANT |
|
*3 | SOUS-ENSEMBLE DE VITRE DE PORTE AVANT |
*4 | ENSEMBLE DE CABLE DE VERROUILLAGE INTERIEUR DE PORTE AVANT |
|
*5 | ENSEMBLE DE CABLE DE COMMANDE A DISTANCE DE VERROUILLAGE DE PORTE AVANT |
*6 | SERRURE DE PORTE AVANT AVEC ENSEMBLE DE MOTEUR |
|
*7 | CACHE DE POIGNEE EXTERIEURE DE PORTE AVANT AVEC ENSEMBLE DE BARILLET DE SERRURE |
*8 | SOUS-ENSEMBLE D'ARMATURE INFERIEURE ARRIERE DE PORTE AVANT |
|
*9 | CACHE D'ORIFICE DE VISITE DE PORTE AVANT |
*10 | JOINT DE FAISCEAU DE CABLAGE DE SERRURE DE PORTE |
|
*11 | RUBAN ADHESIF EN BUTYLE |
*12 | BOUCHON D'ORIFICE |
 |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
● | Pièce non réutilisable |
 |
Graisse MP | - |
- |
Depose
DEPOSE MESURE DE PRECAUTION / REMARQUE / CONSEIL CONSEIL: Utiliser la même procédure pour le côté droit que pour le côté gauche. La procédure décrite ci-dessous concerne le côté ...
D'autres materiaux:
Repose
REPOSE MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
Utiliser la même procédure pour le côté droit que pour le côté gauche.
La procédure décrite ci-dessous concerne le côté gauche.
PROCEDURE 1. REPOSER L'ENSEMBLE DE RETROVISEUR EXTERIEUR
(a) Engager les 2 guide ...
Verification
VERIFICATION PROCEDURE 1. VERIFIER L'ENSEMBLE DE CONTACTEUR D'ECLAIRAGE DE SEUIL DE PORTE ARRIERE
(a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
Branchement du tester
Condition Condition spécifiée ...
Pieces Constitutives
PIECES CONSTITUTIVES SCHEMA
*1 SOUS-ENSEMBLE DE PANNEAU DE FINITION CENTRAL DE COMBINE D'INSTRUMENTS
*2 ENSEMBLE DE COMBINE D'INSTRUMENTS
*3 ENSEMBLE DE PANNEAU DE FINITION DE COMBINE D'INSTRUMENTS
*4 SOUS-ENSEMBLE DE GARNISSAGE DE TABLEAU DE BORD N° 1
...
