PIECES CONSTITUTIVES
SCHEMA
|

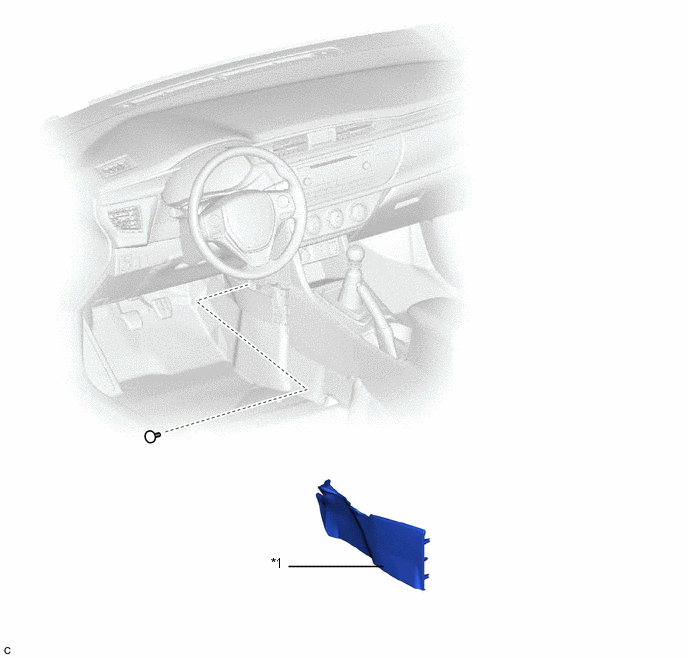

*1 | INSERT DE BOITIER DE CONSOLE AVANT N° 1 |
- | - |
SCHEMA
|

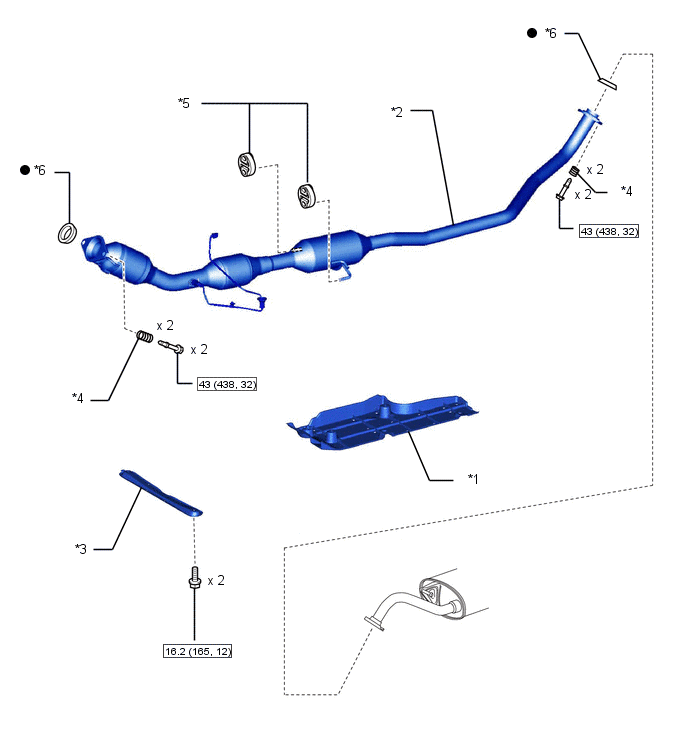

*1 | CACHE CENTRAL GAUCHE DE PLANCHER AVANT |
*2 | ENSEMBLE DE TUYAU D'ECHAPPEMENT AVANT (CATALYSEUR A TROIS VOIES: catalyseur avant et arrière) |
|
*3 | RENFORT DE SABOT DE PROTECTION ARRIERE DU PLANCHER AVANT |
*4 | RESSORT DE COMPRESSION |
|
*5 | SUPPORT DE TUYAU D'ECHAPPEMENT |
*6 | JOINT D'ETANCHEITE |
 |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
● | Pièce non réutilisable |
SCHEMA
|

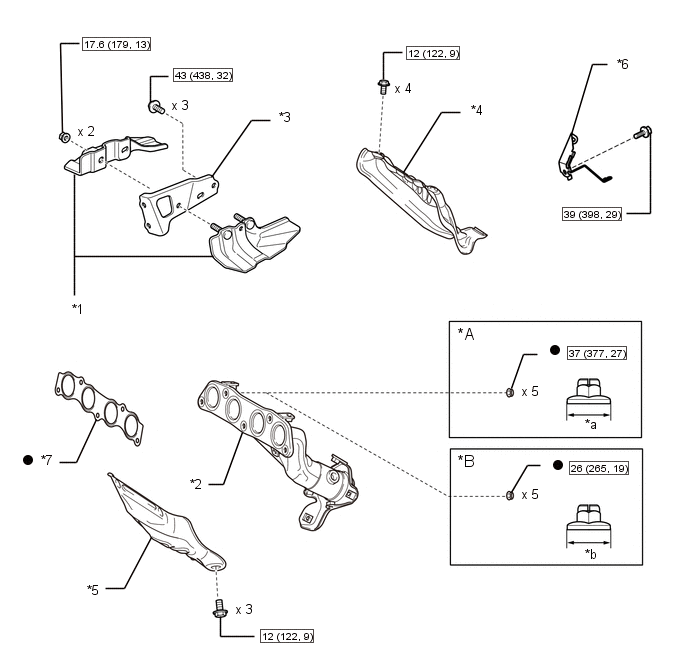

*A | Type A |
*B | Type B |
|
*1 | SOUS-ENSEMBLE D'ISOLANT THERMIQUE D'ARBRE DE ROUE |
*2 | COLLECTEUR D'ECHAPPEMENT |
|
*3 | RENFORT DE COLLECTEUR |
*4 | ISOLANT THERMIQUE DE COLLECTEUR D'ECHAPPEMENT N° 1 |
|
*5 | ISOLANT THERMIQUE DE COLLECTEUR D'ECHAPPEMENT N° 2 |
*6 | SUPPORT D'ATTACHE DE FAISCEAU DE CABLES |
|
*7 | COLLECTEUR D'ECHAPPEMENT AU JOINT DE CULASSE |
- | - |
|
*a | 18 mm (0,709 po) |
*b | 17 mm (0,669 po) |
|
|
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
● | Pièce non réutilisable |
Depose
DEPOSE PROCEDURE 1. DEPOSER LE CAPTEUR DE RAPPORT AIR/CARBURANT Cliquer ici 2. DEPOSER LE SUPPORT D'ATTACHE DE FAISCEAU DE CABLES Cliquer ici 3. DEPOSER L'ISOLANT THERMIQUE DE COLLECTEUR D'E ...
