PIECES CONSTITUTIVES

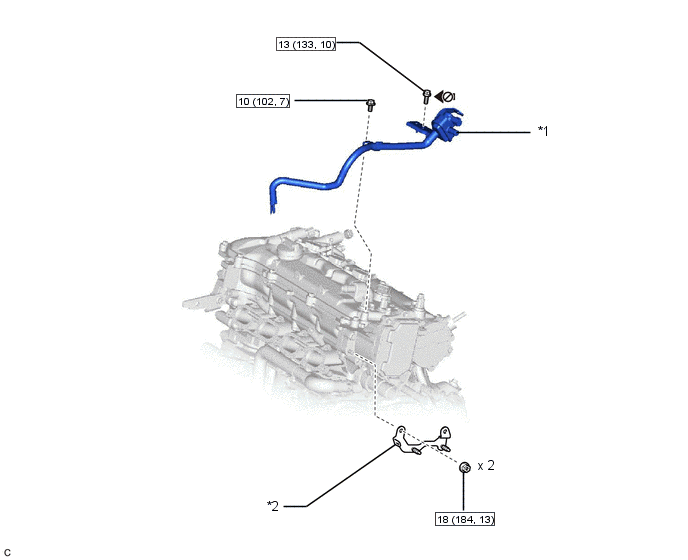

SCHEMA
|
*1 | ENSEMBLE DE SOUPAPE DE COMMUTATION DE DEPRESSION N° 1 |
*2 | SUPPORT D'ATTACHE DE FAISCEAU DE CABLES |
 |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
 |
Ne pas appliquer de lubrifiant sur les filets |

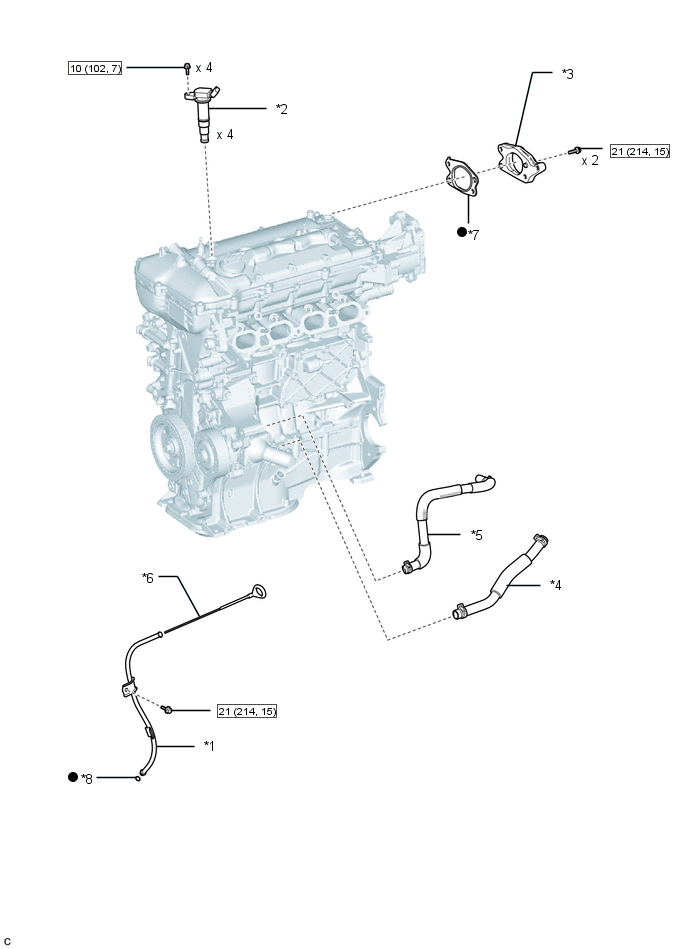

SCHEMA
|
*1 | GUIDE DE JAUGE DE NIVEAU D'HUILE MOTEUR |
*2 | ENSEMBLE DE BOBINE D'ALLUMAGE |
|
*3 | SUPPORT DE POMPE A DEPRESSION N° 1 |
*4 | DURITE DE DERIVATION D'EAU N° 3 |
|
*5 | DURITE D'ENTREE D'EAU |
*6 | JAUGE DE NIVEAU D'HUILE MOTEUR |
|
*7 | JOINT D'ETANCHEITE |
*8 | JOINT TORIQUE |
|
|
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
● | Pièce non réutilisable |

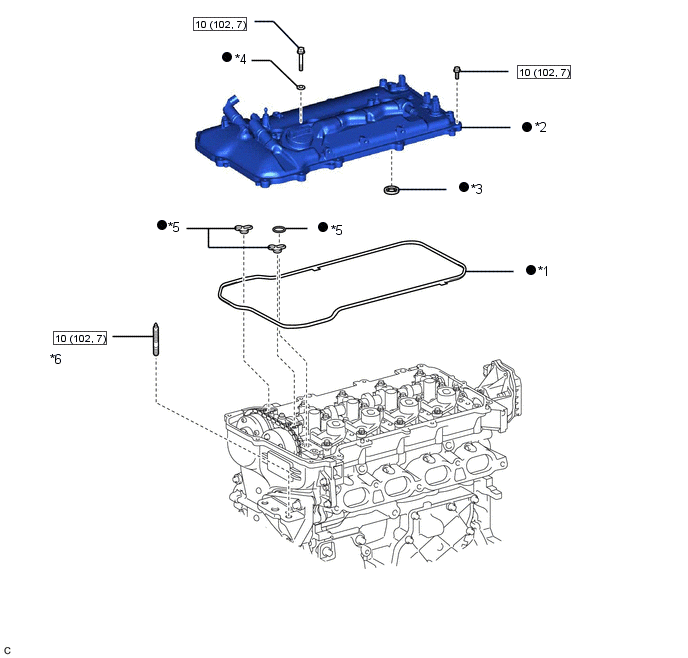

SCHEMA
|
*1 | JOINT D'ETANCHEITE DE CACHE-SOUPAPES |
*2 | SOUS-ENSEMBLE DE CACHE-SOUPAPES |
|
*3 | JOINT D'ETANCHEITE DE TUBE DE BOUGIE D'ALLUMAGE |
*4 | RONDELLE ISOLANTE |
|
*5 | JOINT D'ETANCHEITE |
*6 | GOUJON FILETE |
|
|
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
● | Pièce non réutilisable |

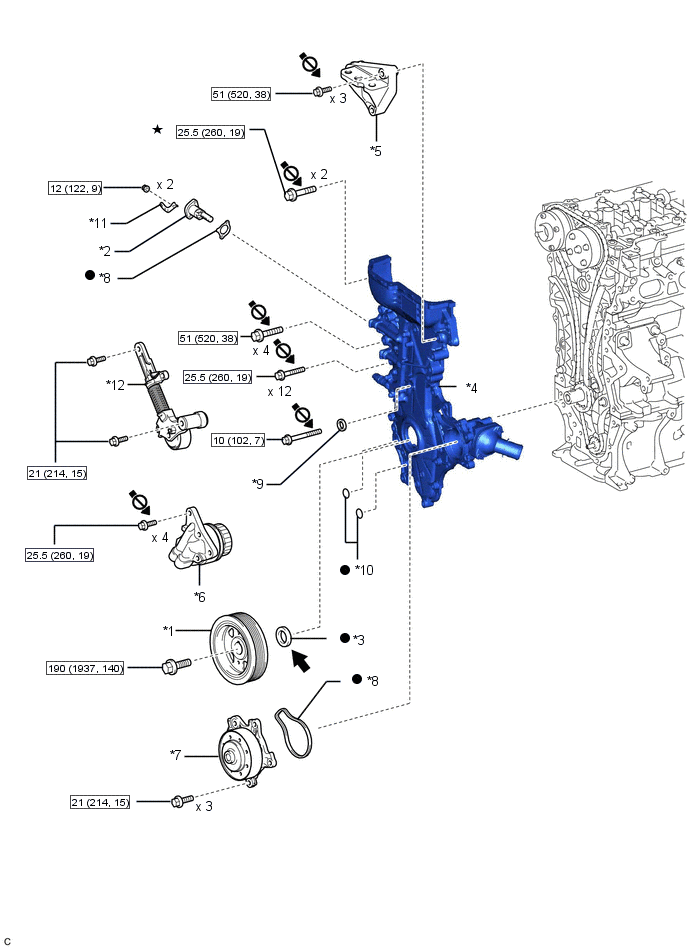

SCHEMA
|
*1 | POULIE DE VILEBREQUIN |
*2 | ENSEMBLE DE TENDEUR DE CHAINE N° 1 |
|
*3 | BAGUE D'ETANCHEITE DE CACHE DE CHAINE DE DISTRIBUTION |
*4 | SOUS-ENSEMBLE DE CACHE DE CHAINE DE DISTRIBUTION |
|
*5 | SUPPORT DE FIXATION DU MOTEUR DROIT |
*6 | SUPPORT DE FILTRE A HUILE |
|
*7 | ENSEMBLE DE POMPE A EAU |
*8 | JOINT D'ETANCHEITE |
|
*9 | RONDELLE ISOLANTE |
*10 | JOINT TORIQUE |
|
*11 | SUPPORT |
*12 | ENSEMBLE DE TENDEUR DE COURROIE STRIEE |
|
|
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
● | Pièce non réutilisable |
 |
Graisse MP | ★ |
Pièce préenduite |
|
|
Ne pas appliquer de lubrifiant sur les filets |
- | - |

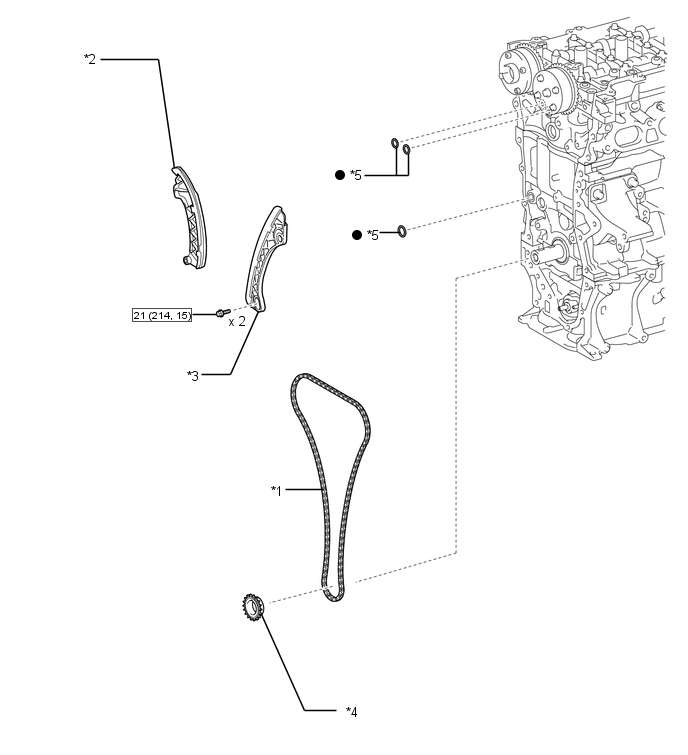

SCHEMA
|
*1 | SOUS-ENSEMBLE DE CHAINE |
*2 | COULISSEAU DE TENDEUR DE CHAINE |
|
*3 | AMORTISSEUR DE VIBRATIONS DE CHAINE N° 1 |
*4 | ROUE DENTEE DE DISTRIBUTION DE VILEBREQUIN |
|
*5 | JOINT TORIQUE |
- | - |
|
|
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
● | Pièce non réutilisable |

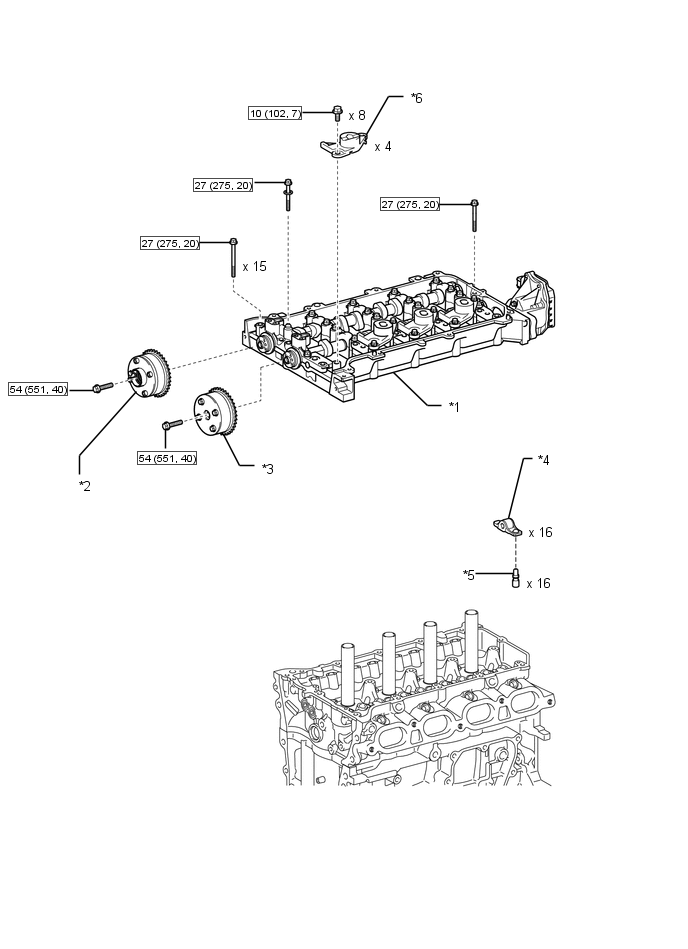

SCHEMA
|
*1 | SOUS-ENSEMBLE DE CARTER D'ARBRE A CAMES |
*2 | ENSEMBLE DE PIGNON DE DISTRIBUTION D'ECHAPPEMENT D'ARBRE A CAMES |
|
*3 | ENSEMBLE DE PIGNON DE DISTRIBUTION D'ARBRE A CAMES |
*4 | SOUS-ENSEMBLE DE CULBUTEUR N° 1 |
|
*5 | ENSEMBLE DE DISPOSITIF DE REGLAGE DE JEU DE SOUPAPE |
*6 | SOUS-ENSEMBLE AMORTISSEUR DE RAPPEL DE CULBUTEUR |
|
|
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
- | - |
Arbre A Cames
...
Depose
DEPOSE PROCEDURE 1. REPOSER LE MOTEUR SUR UN SUPPORT POUR MOTEUR Cliquer ici 2. DEPOSER LE CROCHET POUR MOTEUR Cliquer ici 3. DEPOSER LE COLLECTEUR D'ADMISSION Cliquer ici 4. DEPOSER L' ...
