PIECES CONSTITUTIVES

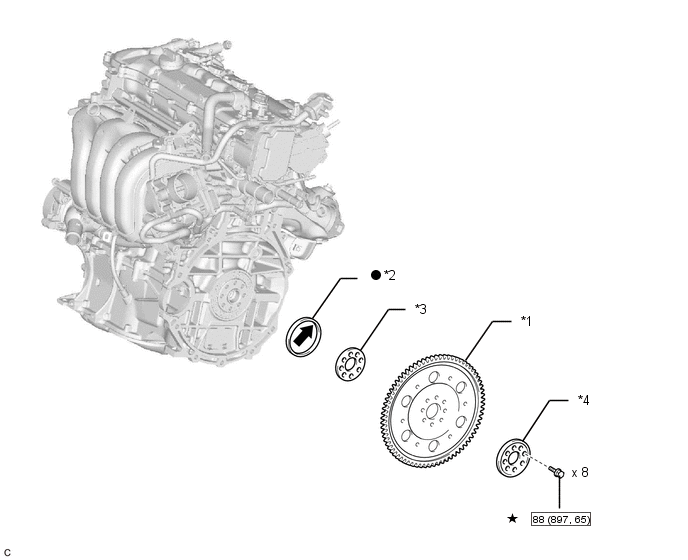

SCHEMA
|
*1 | SOUS-ENSEMBLE DE PLATEAU D'ENTRAINEMENT ET COURONNE |
*2 | BAGUE D'ETANCHEITE ARRIERE DU MOTEUR |
|
*3 | ENTRETOISE DE PLATEAU D'ENTRAINEMENT AVANT |
*4 | ENTRETOISE DE PLATEAU D'ENTRAINEMENT ARRIERE |
 |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
● | Pièce non réutilisable |
 |
Graisse MP | ★ |
Pièce préenduite |
Depose
DEPOSE MESURE DE PRECAUTION / REMARQUE / CONSEIL PROCEDURE 1. DEPOSER L'ENSEMBLE DE BOITE-PONT A VARIATION CONTINUE Cliquer ici 2. DEPOSER LE SOUS-ENSEMBLE DE PLATEAU D'ENTRAINEMENT ET DE COURO ...
