PIECES CONSTITUTIVES

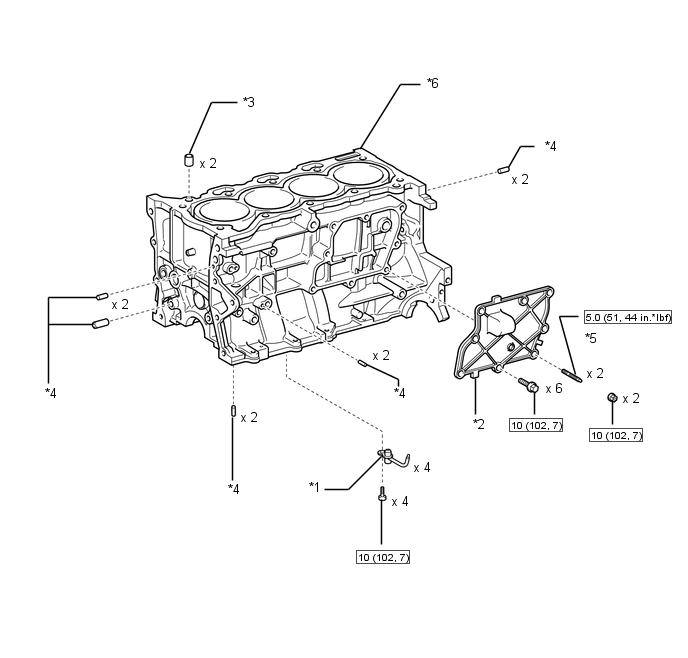

SCHEMA
|
*1 | SOUS-ENSEMBLE DE GICLEUR D'HUILE N° 1 |
*2 | CARTER DE VENTILATION N° 1 |
|
*3 | GOUPILLE ANNULAIRE |
*4 | GOUPILLE DROITE |
|
*5 | GOUJON FILETE | - |
- |
 |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
- | - |

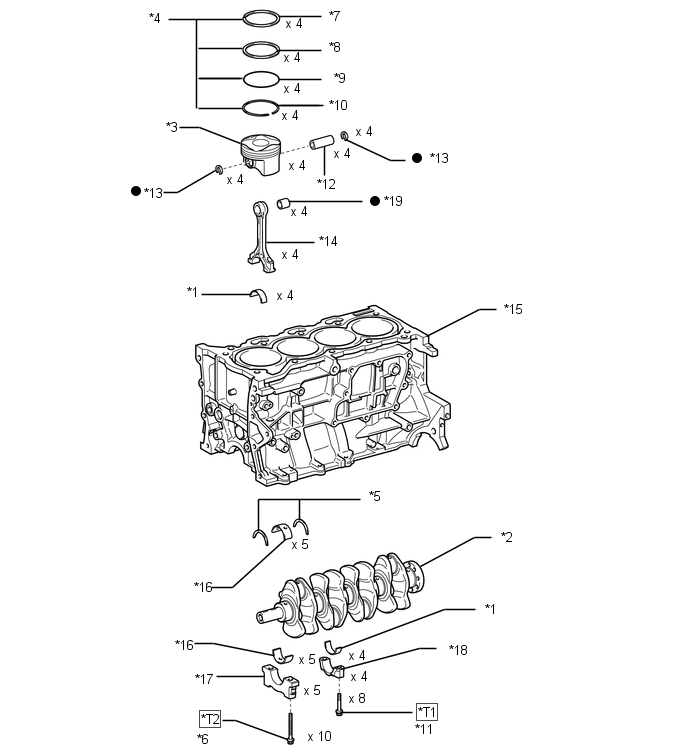

SCHEMA
|
*1 | COUSSINET DE BIELLE |
*2 | VILEBREQUIN |
|
*3 | PISTON | *4 |
JEU DE SEGMENTS DE PISTON |
|
*5 | BAGUE DE BUTEE SUPERIEURE DE VILEBREQUIN |
*6 | BOULON DE REGLAGE DE CHAPEAU DE PALIER DE VILEBREQUIN |
|
*7 | SEGMENT DE COMPRESSION N° 1 |
*8 | SEGMENT DE COMPRESSION N° 2 |
|
*9 | SEGMENT RACLEUR |
*10 | EXPANDEUR DE SEGMENT RACLEUR |
|
*11 | BOULON DE BIELLE |
*12 | AXE DE PISTON |
|
*13 | ANNEAU ELASTIQUE D'ORIFICE D'AXE DE PISTON |
*14 | BIELLE |
|
*15 | SOUS-ENSEMBLE DE BLOC-CYLINDRES |
*16 | PALIER DE VILEBREQUIN |
|
*17 | CHAPEAU DE PALIER DE VILEBREQUIN |
*18 | CHAPEAU DE BIELLE |
|
*19 | DOUILLE DE PIED DE BIELLE |
- | - |
|
|
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
● | Pièce non réutilisable |
|
*T1 | 1er: 20 (204, 15) 2ème: Tourner de 90° |
*T2 | 1er: 40 (408, 30) 2ème: Tourner de 90° |
Bloc-cylindres
...
Demontage
DEMONTAGE PROCEDURE 1. DEPOSER LE CARTER DE VENTILATION N° 1 (a) Déposer les 6 boulons et les 2 écrous. (b) A l'aide d'un tournevis, déposer le carter de ventilation ...
