PIECES CONSTITUTIVES

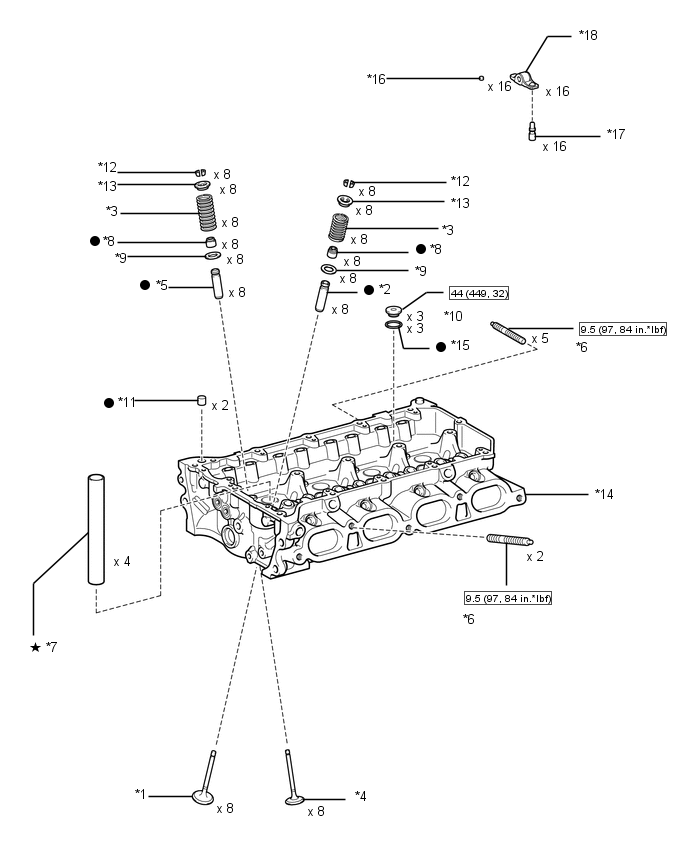

SCHEMA
|
*1 | SOUPAPE D'ADMISSION |
*2 | MANCHON-GUIDE DE SOUPAPE D'ADMISSION |
|
*3 | RESSORT DE COMPRESSION INTERIEUR |
*4 | SOUPAPE D'ECHAPPEMENT |
|
*5 | MANCHON-GUIDE DE SOUPAPE D'ECHAPPEMENT |
*6 | GOUJON FILETE |
|
*7 | TUBE DE BOUGIE D'ALLUMAGE |
*8 | BAGUE D'ETANCHEITE DE QUEUE DE SOUPAPE |
|
*9 | SIEGE DE RESSORT DE SOUPAPE |
*10 | BOUCHON FILETE RECTILIGNE N° 2 |
|
*11 | GOUPILLE ANNULAIRE |
*12 | CLAVETTE DE RESSORT DE SOUPAPE |
|
*13 | DISPOSITIF DE RETENUE DE RESSORT DE SOUPAPE |
*14 | CULASSE |
|
*15 | JOINT D'ETANCHEITE |
*16 | BOUCHON DE QUEUE DE SOUPAPE |
|
*17 | ENSEMBLE DE DISPOSITIF DE REGLAGE DE JEU DE SOUPAPE |
*18 | SOUS-ENSEMBLE DE CULBUTEUR N° 1 |
 |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
● | Pièce non réutilisable |
|
★ | Pièce préenduite |
- | - |
Culasse
...
Demontage
DEMONTAGE PROCEDURE 1. DEPOSER LE SOUS-ENSEMBLE DE CULBUTEUR N° 1 (a) Déposer les 16 sous-ensembles de culbuteur n° 1. CONSEIL: Disposer les pièces déposées dans l'ordre correct. ...
