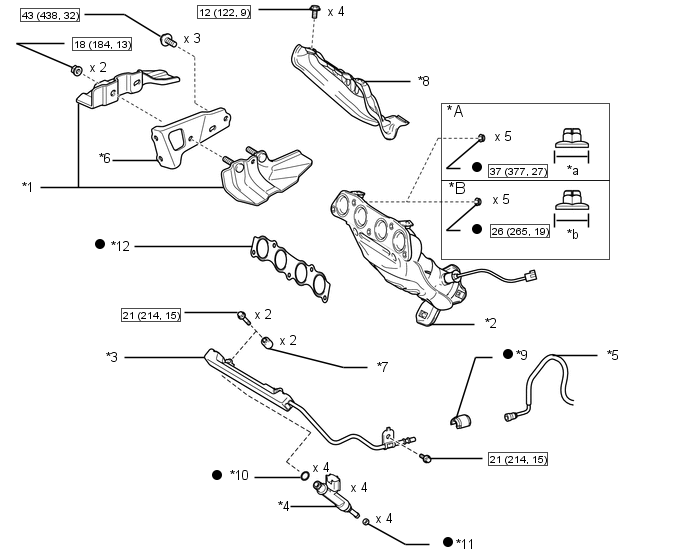

PIECES CONSTITUTIVES
SCHEMA
*A | Type A |
*B | Type B |
*1 | SOUS-ENSEMBLE D'ISOLANT THERMIQUE D'ARBRE DE ROUE |
*2 | COLLECTEUR D'ECHAPPEMENT |
*3 | SOUS-ENSEMBLE DE TUYAU D'ALIMENTATION EN CARBURANT |
*4 | ENSEMBLE D'INJECTEUR DE CARBURANT |
*5 | SOUS-ENSEMBLE DE TUYAU DE CARBURANT |
*6 | RENFORT DE COLLECTEUR |
*7 | ENTRETOISE DE TUYAU D'ALIMENTATION N° 1 |
*8 | ISOLANT THERMIQUE DE COLLECTEUR D'ECHAPPEMENT N° 1 |
*9 | ATTACHE DE TUYAU DE CARBURANT N° 2 |
*10 | JOINT TORIQUE |
*11 | ISOLANT ANTIVIBRATOIRE D'INJECTEUR |
*12 | COLLECTEUR D'ECHAPPEMENT AU JOINT DE CULASSE |
*a | Diamètre 18 mm (0,709 po) |
*b | Diamètre 17 mm (0,669 po) |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
● | Pièce non réutilisable |

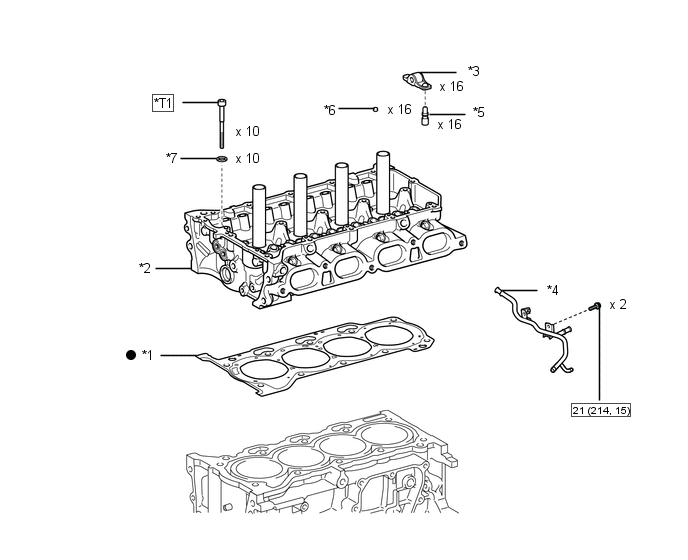

SCHEMA
*1 | JOINT DE CULASSE |
*2 | SOUS-ENSEMBLE DE CULASSE |
*3 | SOUS-ENSEMBLE DE CULBUTEUR N° 1 |
*4 | TUYAU DE DERIVATION D'EAU N° 1 |
*5 | ENSEMBLE DE DISPOSITIF DE REGLAGE DE JEU DE SOUPAPE |
*6 | BOUCHON DE QUEUE DE SOUPAPE |
*7 | RONDELLE PLATE |
- | - |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
● | Pièce non réutilisable | |
*T1 | 1er: 49 (500, 36) 2ème: Tourner de 90° 3ème: Tourner de 45° |
- | - |
Joint De Culasse
...
Depose
DEPOSE MESURE DE PRECAUTION / REMARQUE / CONSEIL PROCEDURE 1. DEPOSER LE SOUS-ENSEMBLE DE CARTER D'ARBRE A CAMES Cliquer ici 2. DEBRANCHER LE SOUS-ENSEMBLE DE TUYAU DE CARBURANT Cliquer ici ...
