PIECES CONSTITUTIVES

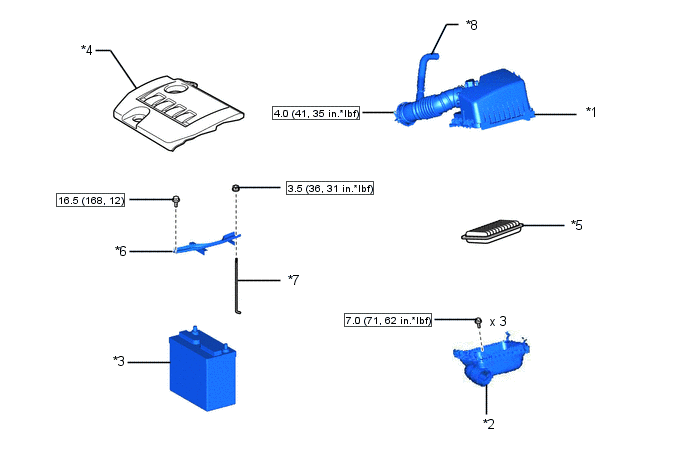

SCHEMA
|
*1 | COUVERCLE D'EPURATEUR D'AIR AVEC DURITE D'EPURATEUR D'AIR |
*2 | SOUS-ENSEMBLE DE BOITIER D'EPURATEUR D'AIR |
|
*3 | BATTERIE |
*4 | CACHE-SOUPAPES N° 2 |
|
*5 | SOUS-ENSEMBLE D'ELEMENT DE FILTRE D'EPURATEUR D'AIR |
*6 | SOUS-ENSEMBLE D'ATTACHE DE BATTERIE |
|
*7 | BOULON D'ATTACHE DE BATTERIE |
*8 | DURITE DE VENTILATION N° 2 |
 |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
- | - |

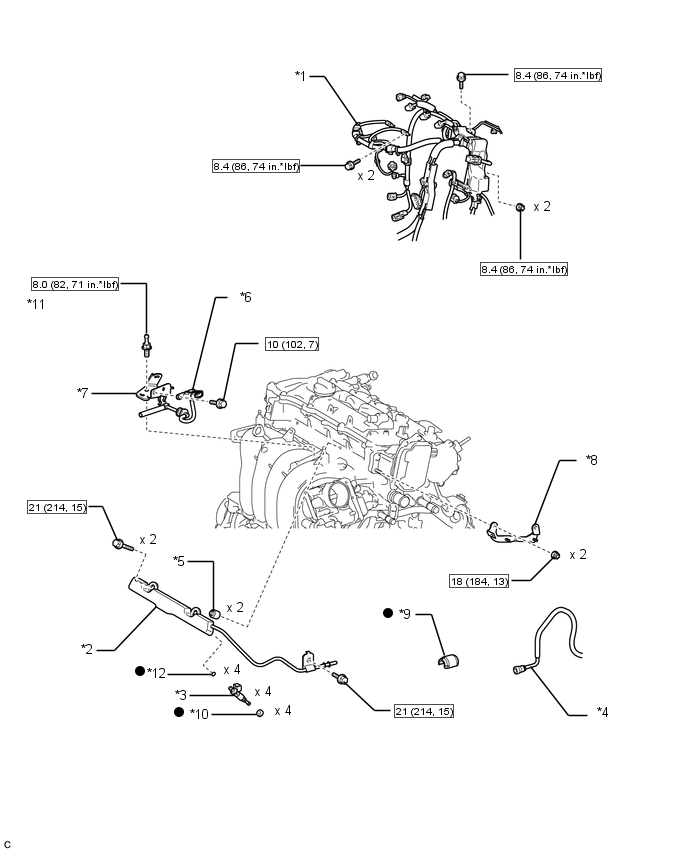

SCHEMA
|
*1 | CABLE DU MOTEUR |
*2 | SOUS-ENSEMBLE DE TUYAU D'ALIMENTATION EN CARBURANT |
|
*3 | ENSEMBLE D'INJECTEUR DE CARBURANT |
*4 | SOUS-ENSEMBLE DE TUYAU DE CARBURANT |
|
*5 | ENTRETOISE DE TUYAU D'ALIMENTATION N° 1 |
*6 | CAPTEUR DE DEPRESSION (CAPTEUR DE PRESSION ABSOLUE AU COLLECTEUR) |
|
*7 | SUPPORT DE CAPTEUR DE DEPRESSION (CAPTEUR DE PRESSION ABSOLUE AU COLLECTEUR) |
*8 | SUPPORT D'ATTACHE DE FAISCEAU DE CABLES |
|
*9 | ATTACHE DE TUYAU DE CARBURANT N° 2 |
*10 | ISOLANT ANTIVIBRATOIRE D'INJECTEUR |
|
*11 | JOINT DE CACHE DE MOTEUR |
*12 | JOINT TORIQUE |
|
|
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
● | Pièce non réutilisable |
Depose
DEPOSE MESURE DE PRECAUTION / REMARQUE / CONSEIL CONSEIL: Effectuer la procédure "Vérification après réparation" après le remplacement de l'ensemble d'injecteur de carburant. Cliquer ici P ...
