PIECES CONSTITUTIVES
SCHEMA
|
*1 | DISPOSITIF DE RETENUE DE LA JAUGE DE POMPE A CARBURANT |
*2 | ENSEMBLE DE TUYAU D'ASPIRATION DE CARBURANT AVEC POMPE ET SONDE |
|
*3 | SOUS-ENSEMBLE DE TUYAU PRINCIPAL DE RESERVOIR A CARBURANT |
*4 | SOUS-ENSEMBLE DE DURITE DE VENTILATION DE RESERVOIR A CARBURANT |
|
*5 | CACHE D'ORIFICE DE VISITE DE PLANCHER ARRIERE |
*6 | JOINT DE FIXATION DU TUYAU D'ASPIRATION DE CARBURANT |
|
*7 | AGRAFE DE JOINT DE TUYAU |
- | - |
|
● | Pièce non réutilisable |
- | - |

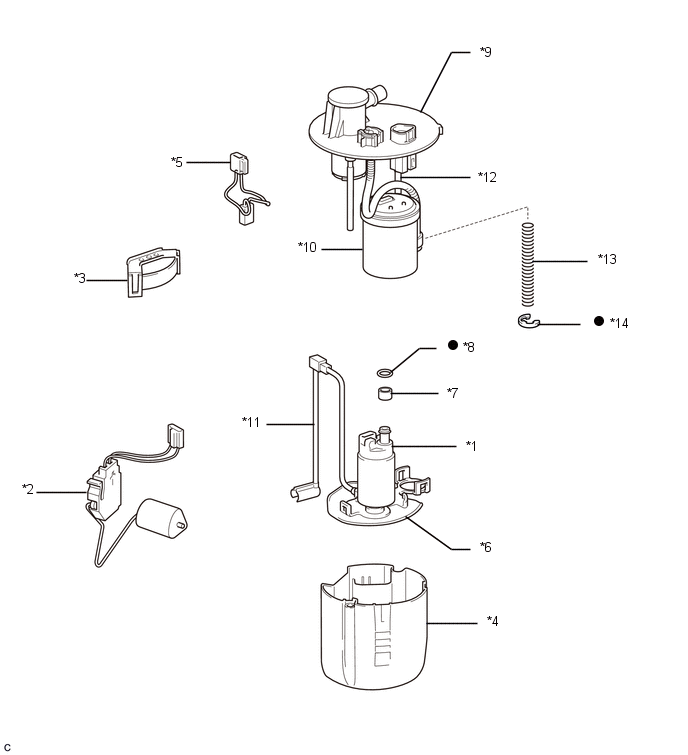

SCHEMA
|
*1 | POMPE A CARBURANT |
*2 | ENSEMBLE DE SONDE DE NIVEAU DE CARBURANT |
|
*3 | SUPPORT D'ASPIRATION DE CARBURANT N° 1 |
*4 | RESERVOIR AUXILIAIRE A CARBURANT |
|
*5 | FAISCEAU DE CABLES DE POMPE A CARBURANT |
*6 | FILTRE D'ASPIRATION |
|
*7 | ENTRETOISE DE POMPE A CARBURANT |
*8 | JOINT TORIQUE |
|
*9 | SOUS-ENSEMBLE DE PLAQUE D'ASPIRATION DE CARBURANT |
*10 | FILTRE A CARBURANT |
|
*11 | DURITE DE FILTRE DE POMPE A CARBURANT |
*12 | ARBRE DE PLAQUE D'ASPIRATION DE CARBURANT |
|
*13 | RESSORT |
*14 | ANNEAU EN E |
|
● | Pièce non réutilisable |
- | - |
Depose
DEPOSE MESURE DE PRECAUTION / REMARQUE / CONSEIL CONSEIL: Effectuer la procédure "Vérification après réparation" après le remplacement de la pompe à carburant. Cliquer ici PROCEDURE 1. ...
