PIECES CONSTITUTIVES

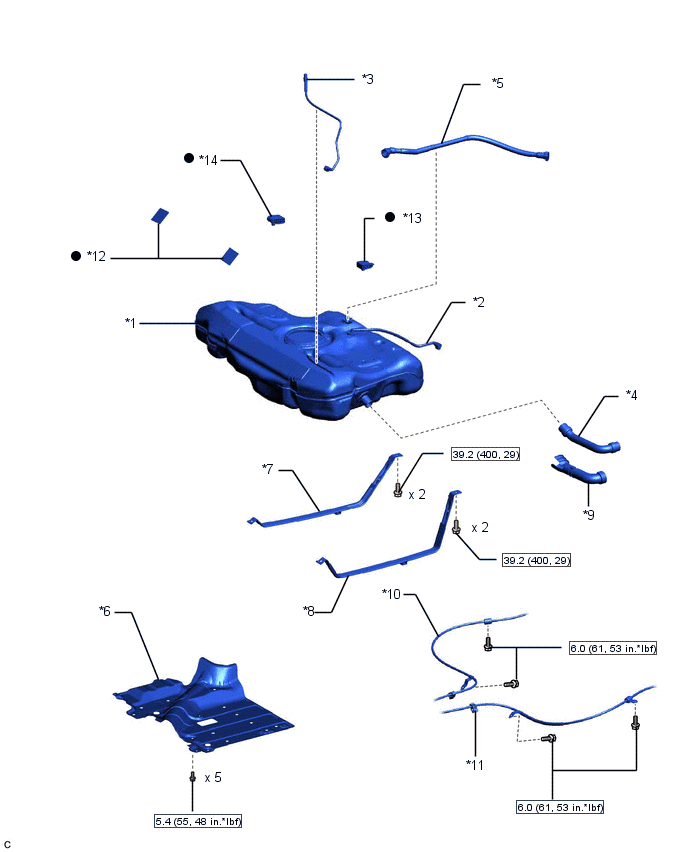

SCHEMA
|
*1 | ENSEMBLE DE RESERVOIR A CARBURANT |
*2 | TUYAU DE RENIFLARD DE RESERVOIR A CARBURANT |
|
*3 | SOUS-ENSEMBLE DE TUYAU PRINCIPAL DE RESERVOIR A CARBURANT |
*4 | DURITE RELIANT LE RESERVOIR A CARBURANT AU TUYAU DE REMPLISSAGE |
|
*5 | SOUS-ENSEMBLE DE DURITE DE VENTILATION DE RESERVOIR A CARBURANT |
*6 | PROTECTION DE RESERVOIR A CARBURANT N° 1 |
|
*7 | SOUS-ENSEMBLE DE BANDE DE RESERVOIR A CARBURANT DROITE N° 1 |
*8 | SOUS-ENSEMBLE DE BANDE DE RESERVOIR A CARBURANT GAUCHE N° 1 |
|
*9 | CACHE DU TUYAU DE REMPLISSAGE DU RESERVOIR A CARBURANT |
*10 | ENSEMBLE DE CABLE DE FREIN DE STATIONNEMENT N° 2 |
|
*11 | ENSEMBLE DE CABLE DE FREIN DE STATIONNEMENT N° 3 |
*12 | COUSSINET DE RESERVOIR A CARBURANT N° 1 |
|
*13 | COUSSINET DE RESERVOIR A CARBURANT N° 2 |
*14 | COUSSINET DE RESERVOIR A CARBURANT N° 3 |
 |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
● | Pièce non réutilisable |
Depose
DEPOSE PROCEDURE 1. DEPOSER LE TUYAU D'ASPIRATION DE CARBURANT ET L'ENSEMBLE DE SONDE Cliquer ici 2. VIDANGER LE CARBURANT 3. DEPOSER L'ENSEMBLE DE TUYAU D'ECHAPPEMENT AVANT (TWC: catalyseur av ...
