PIECES CONSTITUTIVES

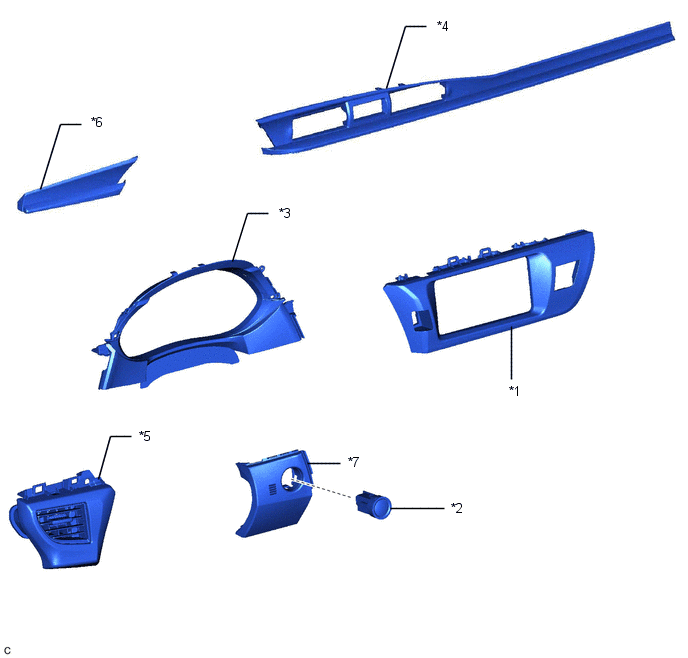

SCHEMA
*1 | SOUS-ENSEMBLE DE PANNEAU DE FINITION CENTRAL DE COMBINE D'INSTRUMENTS |
*2 | CONTACTEUR DU MOTEUR |
*3 | ENSEMBLE DE PANNEAU DE FINITION DE COMBINE D'INSTRUMENTS |
*4 | SOUS-ENSEMBLE DE GARNISSAGE DE TABLEAU DE BORD N° 1 |
*5 | SOUS-ENSEMBLE DE REGISTRE DE TABLEAU DE BORD N° 1 |
*6 | SOUS-ENSEMBLE DE GARNISSAGE DE TABLEAU DE BORD N° 2 |
*7 | BASE D'ORIFICE DE CONTACTEUR N° 1 |
- | - |
Depose
DEPOSE PROCEDURE 1. MESURES DE PRECAUTION REMARQUE: Après avoir mis le contacteur du moteur en position OFF, un délai d'attente avant de débrancher le câble de la borne négative (-) de la b ...
