PIECES CONSTITUTIVES

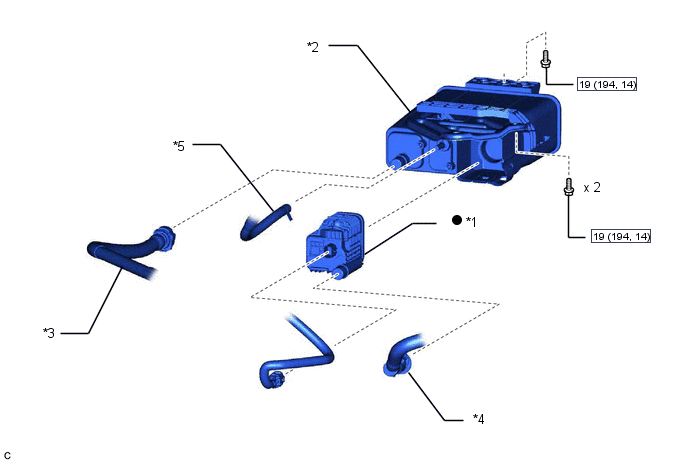

SCHEMA
|
*1 | SOUS-ENSEMBLE DE POMPE DE DETECTION DE FUITE |
*2 | SOUS-ENSEMBLE DE RESERVOIR A CHARBON ACTIF |
|
*3 | DURITE DE CANALISATION DE VENTILATION |
*4 | TUYAU DE CONDUITE D'AIR |
|
*5 | DURITE DE CANALISATION DE PURGE |
- | - |
 |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
● | Pièce non réutilisable |
Depose
DEPOSE PROCEDURE 1. DEPOSER L'ABSORBEUR DE VAPEURS DE CARBURANT (ENSEMBLE D'ABSORBEUR DE VAPEURS DE CARBURANT DE RESERVOIR A CHARBON ACTIF) (a) Débrancher la durite de canalisation de ventilation ...
