PIECES CONSTITUTIVES
SCHEMA
|
*1 | ROUE DENTEE DE DISTRIBUTION DE VILEBREQUIN |
*2 | AMORTISSEUR DE VIBRATIONS DE CHAINE N° 1 |
|
*3 | SOUS-ENSEMBLE DE CHAINE N° 2 |
*4 | PIGNON D'ENTRAINEMENT DE POMPE A HUILE |
|
*5 | PIGNON D'ARBRE D'ENTRAINEMENT DE POMPE A HUILE |
*6 | RESSORT |
|
*7 | PLAQUE DE TENDEUR DE CHAINE |
- | - |
 |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
- | - |

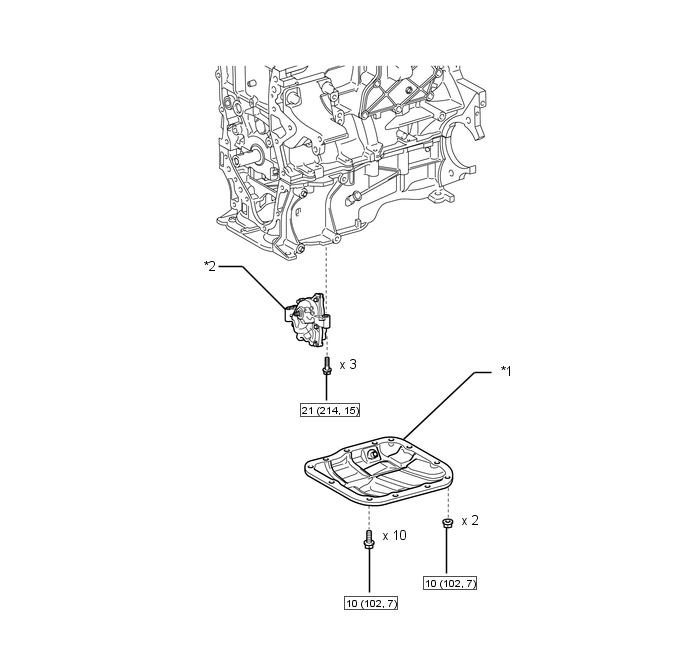

SCHEMA
|
*1 | SOUS-ENSEMBLE DE CARTER D'HUILE N° 2 |
*2 | ENSEMBLE DE POMPE A HUILE |
|
|
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
● | Pièce non réutilisable |

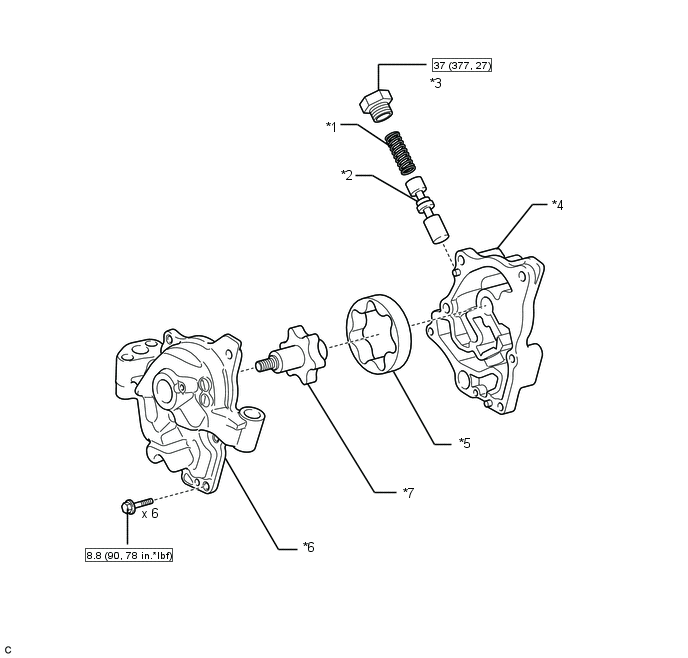

SCHEMA
|
*1 | RESSORT DE SOUPAPE DE DECHARGE DE POMPE A HUILE |
*2 | SOUPAPE DE DECHARGE DE POMPE A HUILE |
|
*3 | BOUCHON DE SOUPAPE DE DECHARGE DE POMPE A HUILE |
*4 | CORPS DE POMPE A HUILE |
|
*5 | ROTOR MENE DE LA POMPE A HUILE |
*6 | SOUS-ENSEMBLE DE CACHE DE POMPE A HUILE |
|
*7 | ROTOR MENANT DE LA POMPE A HUILE |
- | - |
|
|
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
- | - |
Pompe A Huile
...
Depose
DEPOSE PROCEDURE 1. DEPOSER LE SOUS-ENSEMBLE DE CHAINE Cliquer ici 2. DEPOSER LA ROUE DENTEE DE DISTRIBUTION DE VILEBREQUIN Cliquer ici 3. DEPOSER LE SOUS-ENSEMBLE DE CHAINE N° 2 Cliquer ...
