PIECES CONSTITUTIVES

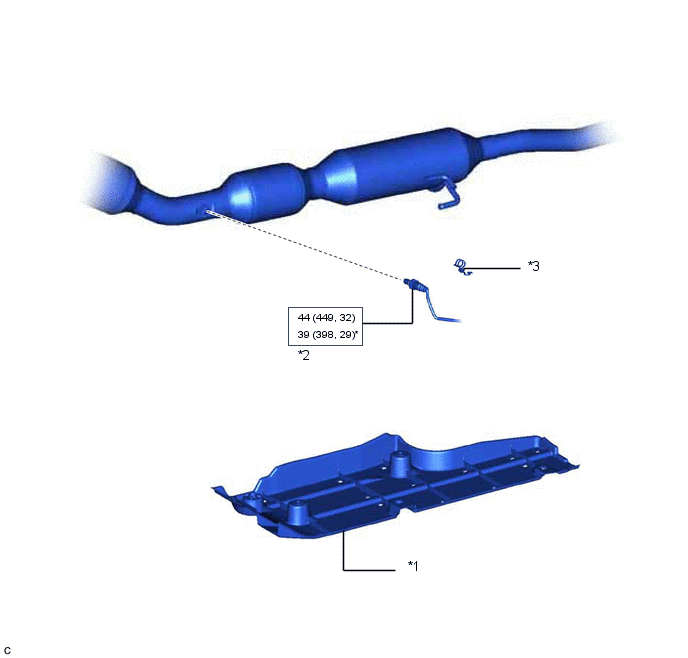

SCHEMA
|
*1 | INSERT DE BOITIER DE CONSOLE AVANT N° 1 |
- | - |
SCHEMA
|
*1 | CACHE CENTRAL GAUCHE DE PLANCHER AVANT |
*2 | CAPTEUR D'OXYGENE CHAUFFE |
|
*3 | SUPPORT D'ATTACHE DE FAISCEAU DE CABLES |
- | - |
 |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
* | Usage du SST requis |
Depose
DEPOSE PROCEDURE 1. DEPOSER L'INSERT DE BOITIER DE CONSOLE AVANT N° 1 Cliquer ici 2. DEBRANCHER LE CONNECTEUR DU CAPTEUR D'OXYGENE CHAUFFE (a) Déposer l'agrafe. (b) Retourner la moquette. ...
D'autres materiaux:
Repose
REPOSE PROCEDURE 1. REPOSER LE SOUS-ENSEMBLE DE DEBITMETRE D'AIR MASSIQUE
CONSEIL: Effectuer la procédure "Vérification après réparation" après avoir remplacé le sous-ensemble de débitmètre d'air massique.
Cliquer ici (a) Reposer le sous-ensemble de débitmètre d'air massique sur le ...
Emplacement Des Pieces Constitutives
EMPLACEMENT DES PIECES CONSTITUTIVES SCHEMA
*1 ECU DE VENTILATEUR DE REFROIDISSEMENT
*2 MOTEUR DE VENTILATEUR DE REFROIDISSEMENT
*3 ECM
*4 ENSEMBLE DE BLOC DE RELAIS DE COMPARTIMENT MOTEUR ET DE BLOC DE JONCTION
- RELAIS DE VENTILATEUR N° 1 ...
Verification Sur Vehicule
VERIFICATION SUR VEHICULE PROCEDURE
1. VERIFIER LA POSITION DU LEVIER DE CHANGEMENT DE VITESSE (a)
Lors du passage du levier de changement de vitesse de la position P Ã R
alors que le contacteur d'allumage est en position ON et que la pédale
de frein est enfoncée, s'assurer que le levier ...
