PIECES CONSTITUTIVES

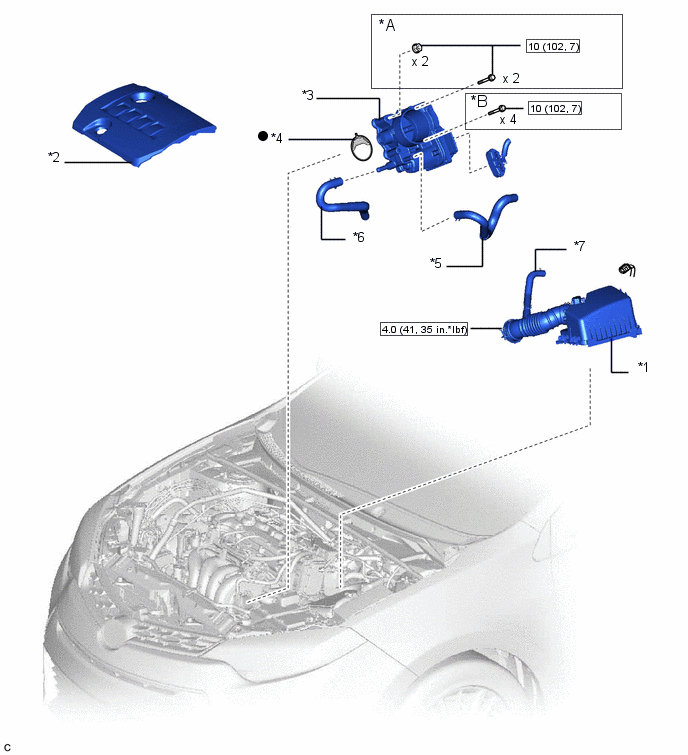

SCHEMA
|
*A | avec goujon fileté |
*B | sans goujon fileté |
|
*1 | COUVERCLE D'EPURATEUR D'AIR AVEC DURITE D'EPURATEUR D'AIR |
*2 | CACHE-SOUPAPES N° 2 |
|
*3 | ENSEMBLE DE CORPS DE PAPILLON |
*4 | JOINT D'ETANCHEITE DE CORPS DE PAPILLON |
|
*5 | DURITE DE DERIVATION D'EAU N° 1 |
*6 | DURITE DE DERIVATION D'EAU N° 2 |
|
*7 | DURITE DE VENTILATION N° 2 |
- | - |
 |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
● | Pièce non réutilisable |
Verification Sur Vehicule
VERIFICATION SUR VEHICULE PROCEDURE 1. VERIFIER L'ENSEMBLE DE CORPS DE PAPILLON (a) Vérifier le bruit de fonctionnement du moteur de commande de papillon. (1) Mettre le contacteur d'allumage en p ...
