PIECES CONSTITUTIVES

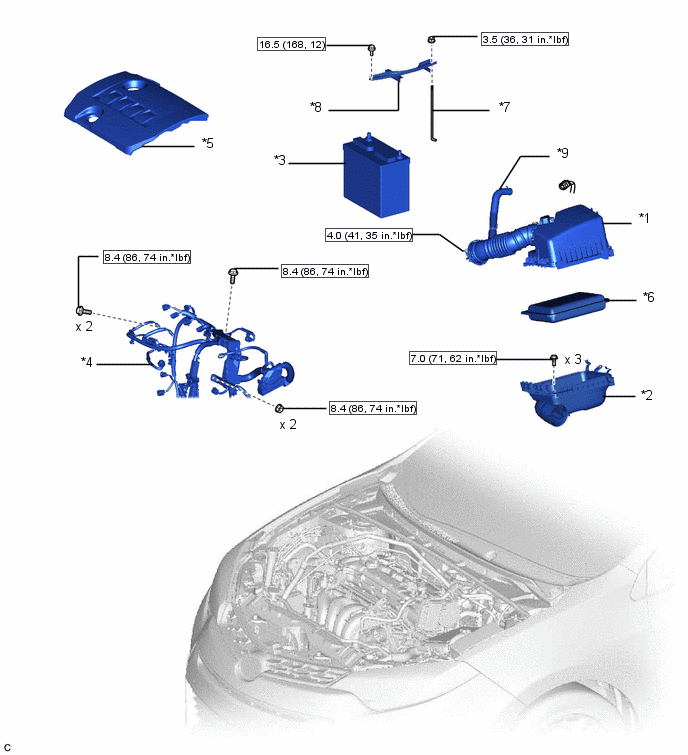

SCHEMA
|
*1 | COUVERCLE D'EPURATEUR D'AIR AVEC DURITE D'EPURATEUR D'AIR |
*2 | SOUS-ENSEMBLE DE BOITIER D'EPURATEUR D'AIR |
|
*3 | BATTERIE |
*4 | CABLE DU MOTEUR |
|
*5 | CACHE-SOUPAPES N° 2 |
*6 | SOUS-ENSEMBLE D'ELEMENT DE FILTRE D'EPURATEUR D'AIR |
|
*7 | BOULON D'ATTACHE DE BATTERIE |
*8 | SOUS-ENSEMBLE D'ATTACHE DE BATTERIE |
|
*9 | DURITE DE VENTILATION N° 2 |
- | - |
 |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
- | - |

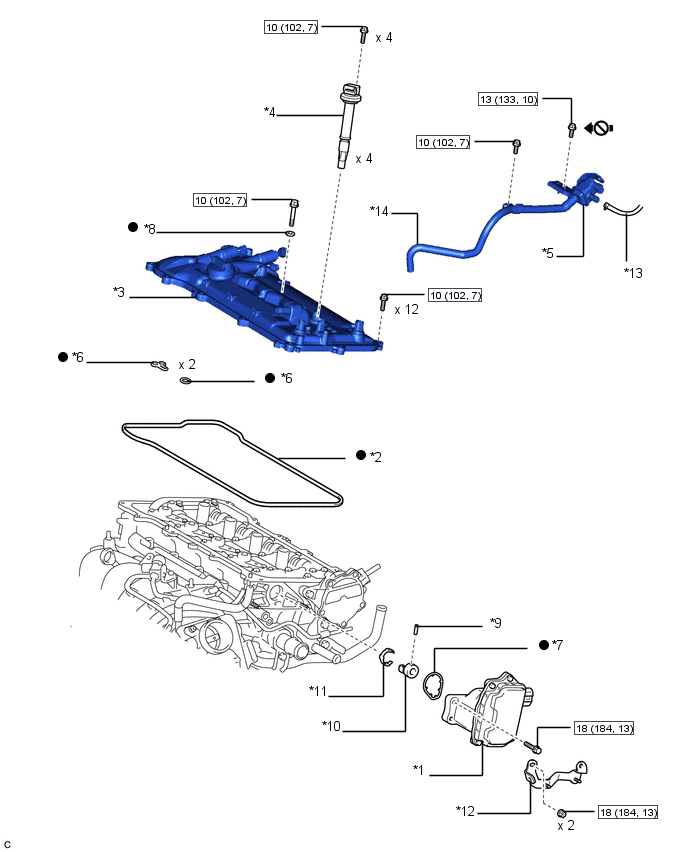

SCHEMA
|
*1 | ENSEMBLE DE DISPOSITIF DE COMMANDE DE HAUTEUR D'OUVERTURE DE SOUPAPE A VARIATION CONTINUE |
*2 | JOINT D'ETANCHEITE DE CACHE-SOUPAPES |
|
*3 | SOUS-ENSEMBLE DE CACHE-SOUPAPES |
*4 | ENSEMBLE DE BOBINE D'ALLUMAGE |
|
*5 | ENSEMBLE DE SOUPAPE DE COMMUTATION DE DEPRESSION N° 1 |
*6 | JOINT D'ETANCHEITE |
|
*7 | JOINT TORIQUE |
*8 | RONDELLE ISOLANTE |
|
*9 | GOUPILLE DROITE |
*10 | CONNECTEUR D'ACTIONNEUR DE COMMANDE DE LEVEE DE SOUPAPE |
|
*11 | AGRAFE DE CONNECTEUR D'ACTIONNEUR DE COMMANDE DE HAUTEUR D'OUVERTURE DE SOUPAPE |
*12 | SUPPORT D'ATTACHE DE FAISCEAU DE CABLES |
|
*13 | DURITE D'ALIMENTATION EN VAPEURS DE CARBURANT |
*14 | DURITE D'ALIMENTATION EN VAPEURS DE CARBURANT N° 1 |
|
|
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
● | Pièce non réutilisable |
 |
Ne pas appliquer de lubrifiant sur les pièces filetées |
- | - |
Verification Sur Vehicule
VERIFICATION SUR VEHICULE PROCEDURE 1. VERIFIER L'ENSEMBLE DE DISPOSITIF DE COMMANDE DE HAUTEUR D'OUVERTURE DE SOUPAPE A VARIATION CONTINUE (a) Brancher le Techstream sur le DLC3. (b) Faire démar ...
