PIECES CONSTITUTIVES
SCHEMA
|

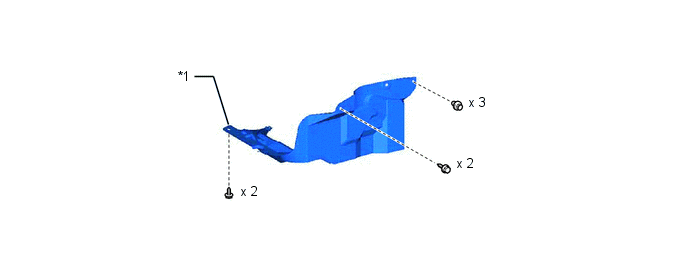

*1 | SABOT DE PROTECTION GAUCHE DU MOTEUR |
- | - |
SCHEMA
|
*1 | ENSEMBLE DE CONTACTEUR DE POSITION DE STATIONNEMENT/POINT MORT |
*2 | ENSEMBLE DE CABLE DE COMMANDE DE BOITE DE VITESSES |
|
*3 | LEVIER D'AXE DE COMMANDE |
*4 | PLAQUE DE VERROUILLAGE |
|
*5 | CONTRE-ECROU |
- | - |
 |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
● | Pièce non réutilisable |
Verification Sur Vehicule
VERIFICATION SUR VEHICULE PROCEDURE 1. VERIFIER LE FONCTIONNEMENT DE L'ENSEMBLE DE CONTACTEUR DE POSITION DE STATIONNEMENT/POINT MORT (a) Serrer le frein de stationnement. (b) Mettre le contacteur ...
D'autres materiaux:
Repose
REPOSE PROCEDURE 1. REPOSER LE CACHE DU BOUTON DE DEVERROUILLAGE DE CHANGEMENT DE VITESSE
(a)
Engager les 2 griffes pour poser le cache de bouton de déverrouillage
de changement de vitesse sur l'ensemble de changement de vitesse au
plancher. 2. REPOSER L'ENSEMBLE DE CHANGEMENT DE VITESSE AU ...
Repose
REPOSE MESURE DE PRECAUTION / REMARQUE / CONSEIL
ATTENTION: Porter des gants de protection. Les zones pointues des pièces peuvent blesser les mains. PROCEDURE
1. REPOSER L'ENSEMBLE DE CHAUFFAGE D'ASSISE DE SIEGE AVANT (a)
Reposer l'ensemble de chauffage d'assise de siège avant sur la housse ...
Repose
REPOSE MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
Utiliser la même procédure pour le côté droit que pour le côté gauche.
La procédure décrite ci-dessous concerne le côté gauche.
PROCEDURE 1. REPOSER L'ENSEMBLE DE PHARE
(a) Brancher chaque connecteur. (b) Eng ...
