PIECES CONSTITUTIVES

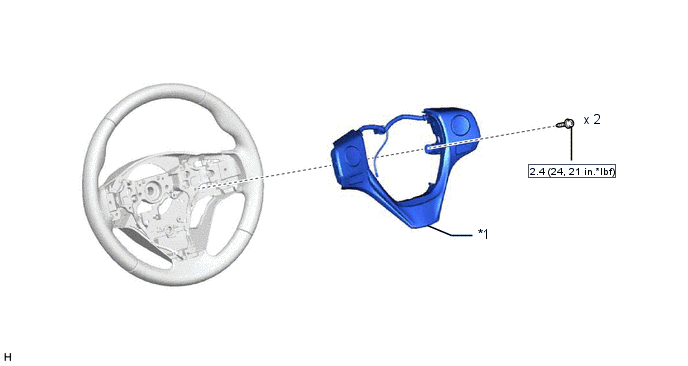

SCHEMA
|
*1 | ENSEMBLE DE CONTACTEUR AU VOLANT |
- | - |
 |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
- | - |
Depose
DEPOSE PROCEDURE 1. DEPOSER L'ENSEMBLE DE BOUTON D'AVERTISSEUR SONORE Cliquer ici 2. DEPOSER L'ENSEMBLE DE CONTACTEUR AU VOLANT (a) Débrancher le connecteur de contacteur au volant du sous-ens ...
