PIECES CONSTITUTIVES
SCHEMA
|
*1 | ENSEMBLE DE VOLANT |
- | - |
 |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
- | - |
SCHEMA
|

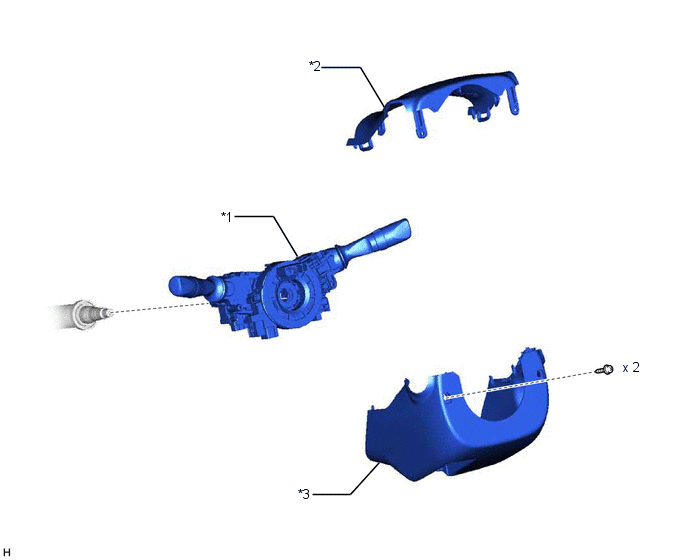

*1 | ENSEMBLE DE CONTACTEUR DES CLIGNOTANTS AVEC SOUS-ENSEMBLE DE CABLE EN SPIRALE |
*2 | CACHE SUPERIEUR DE COLONNE DE DIRECTION |
|
*3 | CACHE INFERIEUR DE COLONNE DE DIRECTION |
- | - |

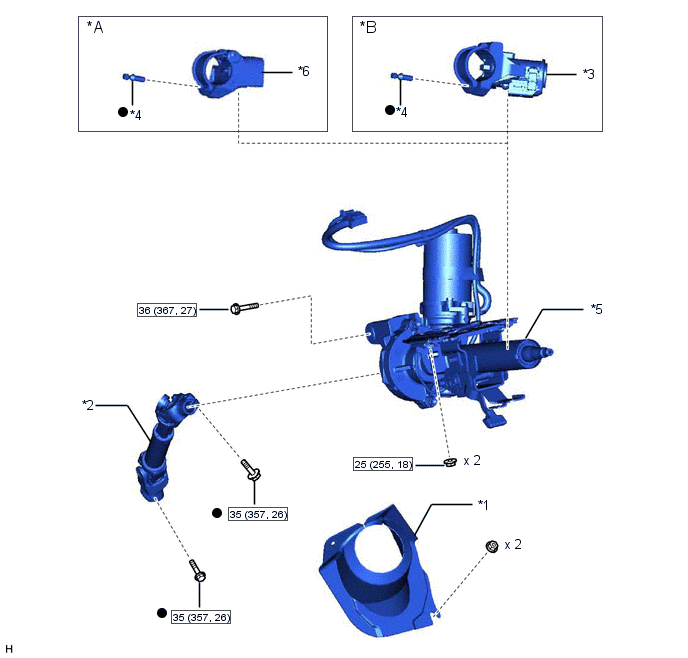

SCHEMA
|
*A | avec système de clé intelligente |
*B | sans système de clé intelligente |
|
*1 | FEUILLE D'ISOLATION ACOUSTIQUE DE CACHE D'ORIFICE DE COLONNE |
*2 | ENSEMBLE D'ARBRE INTERMEDIAIRE DE DIRECTION N° 2 |
|
*3 | ENSEMBLE DE SUPPORT SUPERIEUR DE COLONNE DE DIRECTION AVEC CONTACTEUR |
*4 | BOULON DE REGLAGE DE VERROUILLAGE DE DIRECTION |
|
*5 | ENSEMBLE DE COLONNE DE DIRECTION |
*6 | ENSEMBLE D'ACTIONNEUR DE VERROUILLAGE DE DIRECTION |
|
|
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
● | Pièce non réutilisable |

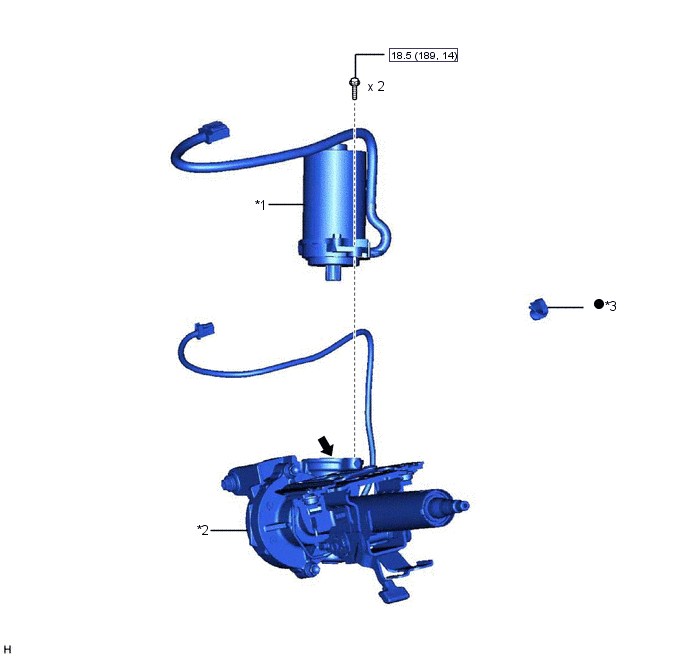

SCHEMA
|
*1 | ENSEMBLE DE MOTEUR DE DIRECTION ASSISTEE |
*2 | SOUS-ENSEMBLE DE COLONNE DE DIRECTION ASSISTEE ELECTRIQUE |
|
*3 | ATTACHE |
- | - |
|
|
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
● | Pièce non réutilisable |
 |
Graisse | - |
- |

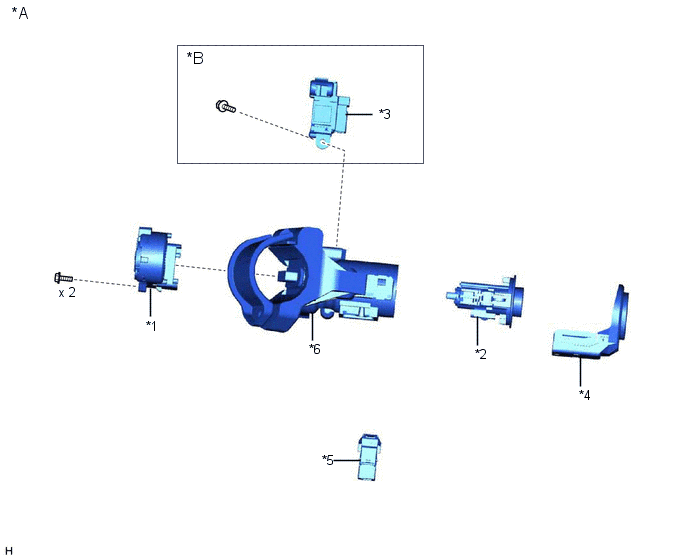

SCHEMA
|
*A | sans système de clé intelligente |
*B | pour boîte-pont automatique et CVT |
|
*1 | ENSEMBLE DE CONTACTEUR D'ALLUMAGE OU DE DEMARREUR |
*2 | ENSEMBLE DE BARILLET DE VERROUILLAGE DE CONTACTEUR D'ALLUMAGE |
|
*3 | SOLENOIDE DE BLOCAGE DE CLE |
*4 | BOBINE DE CLE A TRANSPONDEUR |
|
*5 | ENSEMBLE DE CONTACTEUR D'AVERTISSEMENT DE DEVERROUILLAGE |
*6 | ENSEMBLE DE SUPPORT SUPERIEUR DE COLONNE DE DIRECTION |
