PIECES CONSTITUTIVES

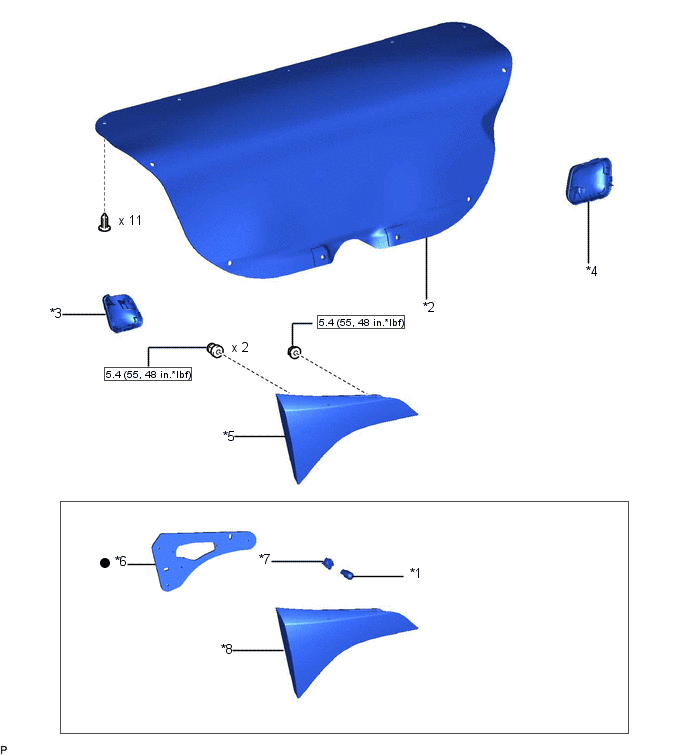

SCHEMA
*1 | AMPOULE DE FEU DE RECUL |
*2 | CACHE DE PORTE DE COMPARTIMENT A BAGAGES |
*3 | CACHE LATERAL GAUCHE DE COMPARTIMENT A BAGAGES |
*4 | CACHE LATERAL DROIT DE COMPARTIMENT A BAGAGES |
*5 | ENSEMBLE DE FEU ARRIERE |
*6 | JOINT D'ETANCHEITE DE FEU ARRIERE |
*7 | DOUILLE DE FEU DE RECUL |
*8 | CORPS ET LENTILLE DE FEU ARRIERE |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
● | Pièce non réutilisable |
