PIECES CONSTITUTIVES

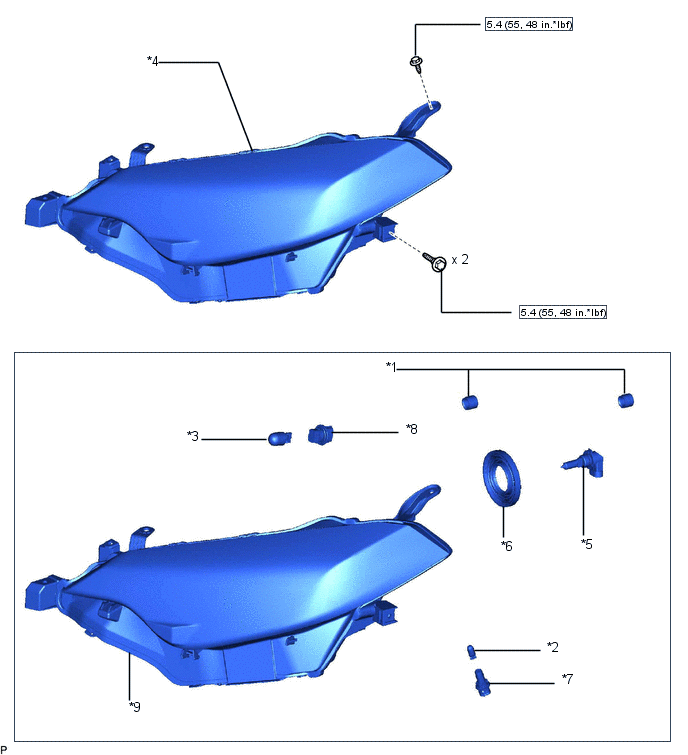

SCHEMA
|
*1 | ENSEMBLE DE CAPUCHON |
*2 | AMPOULE DE FEU LATERAL AVANT |
|
*3 | CLIGNOTANT AVANT ET AMPOULE DE FEU DE STATIONNEMENT |
*4 | ENSEMBLE DE PHARE |
|
*5 | AMPOULE DE PHARE N° 1 |
*6 | CACHE DE PHARE N° 1 |
|
*7 | DOUILLE DE FEU LATERAL AVANT |
*8 | CLIGNOTANT AVANT ET DOUILLE DE FEU DE STATIONNEMENT |
|
*9 | BLOC DE PHARE |
- | - |
 |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
- | - |

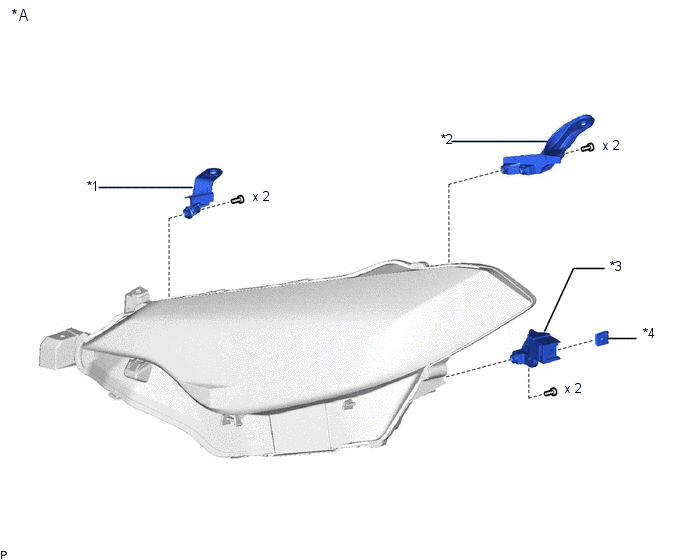

SCHEMA
|
*A | Support pour la réparation |
- | - |
|
*1 | SUPPORT INFERIEUR DE PHARE |
*2 | DISPOSITIF DE RETENUE INFERIEUR DE PROTECTION DE PHARE |
|
*3 | DISPOSITIF DE RETENUE SUPERIEUR DE PROTECTION DE PHARE |
*4 | ECROU |
Depose
DEPOSE MESURE DE PRECAUTION / REMARQUE / CONSEIL CONSEIL: Utiliser la même procédure pour le côté droit que pour le côté gauche. La procédure décrite ci-dessous concerne le cà ...
