PIECES CONSTITUTIVES

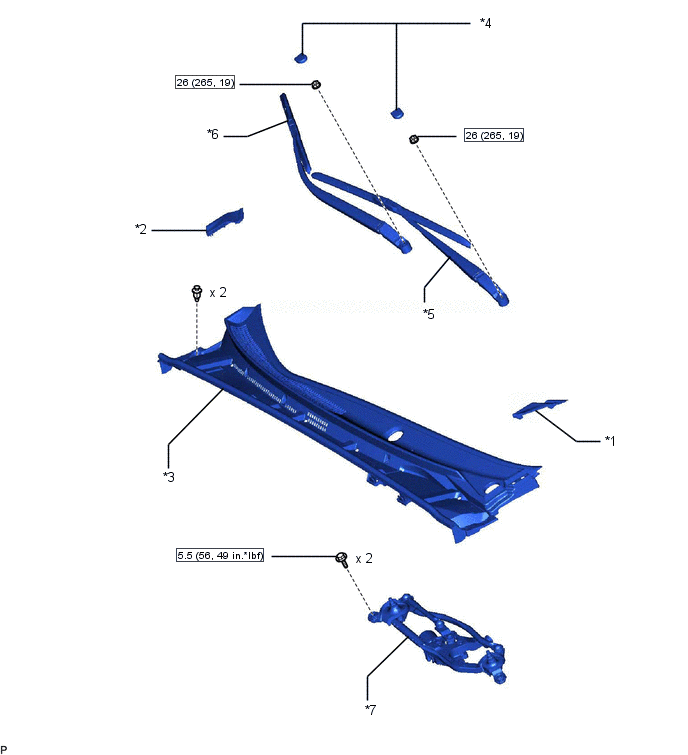

SCHEMA
|
*1 | SOUS-ENSEMBLE DE VENTILATEUR LATERAL D'AUVENT GAUCHE |
*2 | SOUS-ENSEMBLE DE VENTILATEUR LATERAL D'AUVENT DROIT |
|
*3 | SOUS-ENSEMBLE DE GRILLE DE VENTILATION DE DESSUS D'AUVENT |
*4 | CAPUCHON DE BRAS D'ESSUIE-GLACE AVANT |
|
*5 | ENSEMBLE DE BRAS ET DE BALAI D'ESSUIE-GLACE AVANT GAUCHE |
*6 | ENSEMBLE DE BRAS ET DE BALAI D'ESSUIE-GLACE AVANT DROIT |
|
*7 | ENSEMBLE DE MOTEUR ET DE TRINGLERIE D'ESSUIE-GLACE AVANT |
- | - |
 |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
- | - |
SCHEMA
|
*1 | ENSEMBLE DE MOTEUR D'ESSUIE-GLACE AVANT |
*2 | ENSEMBLE DE TRINGLERIE D'ESSUIE-GLACE AVANT |
|
|
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
 |
Graisse MP |
Verification Sur Vehicule
VERIFICATION SUR VEHICULE PROCEDURE 1. VERIFIER L'ENSEMBLE DE MOTEUR D'ESSUIE-GLACE (a) pour côté gauche: (1) Actionner l'ensemble de moteur d'essuie-glace avant. ...
D'autres materiaux:
Donnees D'arret Sur Image
DONNEES D'ARRET SUR IMAGE 1. VERIFIER LES DONNEES D'ARRET SUR IMAGE
(a) Brancher le Techstream sur le DLC3. (b) Mettre le contacteur d'allumage en position ON.
(c) Allumer le Techstream. (d) Sélectionner les menus suivants: Body Electrical / Navigation System / Trouble Codes. Body Electrical / ...
Repose
REPOSE PROCEDURE 1. REPOSER LE CONTACTEUR DU MOTEUR
(a) Engager les 2 griffes pour reposer le contacteur du moteur. 2. REPOSER LA BASE D'ORIFICE DE CONTACTEUR N° 1
Cliquer ici 3. REPOSER L'ENSEMBLE DE PANNEAU DE FINITION DE COMBINE D'INSTRUMENTS
Cliquer ici 4. REPOSER LE SOUS-ENSEMBLE C ...
Micro
Pieces ConstitutivesPIECES CONSTITUTIVES SCHEMA
*A sans toit ouvrant *B
avec toit ouvrant *1
ENSEMBLE DE MICRO D'AMPLIFICATEUR *2
ENSEMBLE D'ECLAIRAGE DE LECTURE
*3 ENSEMBLE DE MICRO DE TELEPHONE
*4 CABLE DeposeDEPOSE PROCEDURE
1. DEPOSE ...
