PIECES CONSTITUTIVES

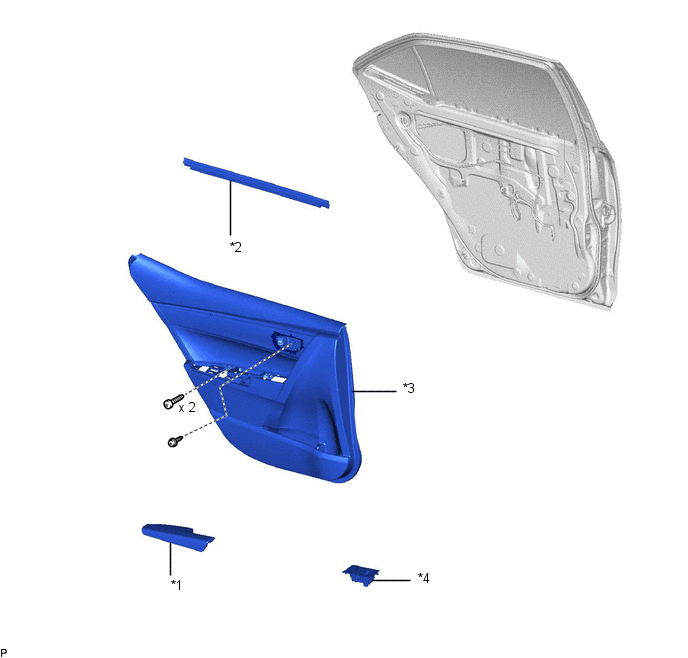

SCHEMA
|
*1 | ENSEMBLE D'ACCOUDOIR ARRIERE |
*2 | BOURRELET INTERIEUR DE VITRE DE PORTE ARRIERE |
|
*3 | SOUS-ENSEMBLE DE PANNEAU D'HABILLAGE DE PORTE ARRIERE |
*4 | ENSEMBLE DE CONTACTEUR DE LEVE-VITRE ELECTRIQUE ARRIERE AVEC PANNEAU DE BASE D'ACCOUDOIR DE PORTE ARRIERE |
SCHEMA
|
*1 | ENSEMBLE DE MOULURE DE CEINTURE DE PORTE ARRIERE |
*2 | COULISSEAU DE VITRE DE PORTE ARRIERE |
|
*3 | SOUS-ENSEMBLE DE VITRE DE PORTE ARRIERE |
*4 | VITRE DE CUSTODE DE PORTE ARRIERE |
|
*5 | SOUS-ENSEMBLE D'ENCADREMENT ARRIERE INFERIEUR DE VITRE DE PORTE ARRIERE |
*6 | CACHE D'ORIFICE DE VISITE DE PORTE ARRIERE |
|
*7 | BOURRELET DE PORTE ARRIERE |
*8 | RUBAN ADHESIF EN BUTYLE |
|
● | Pièce non réutilisable |
- | - |
Depose
DEPOSE MESURE DE PRECAUTION / REMARQUE / CONSEIL CONSEIL: Utiliser la même procédure pour le côté droit que pour le côté gauche. La procédure décrite ci-dessous concerne le c ...
