PIECES CONSTITUTIVES
SCHEMA
|

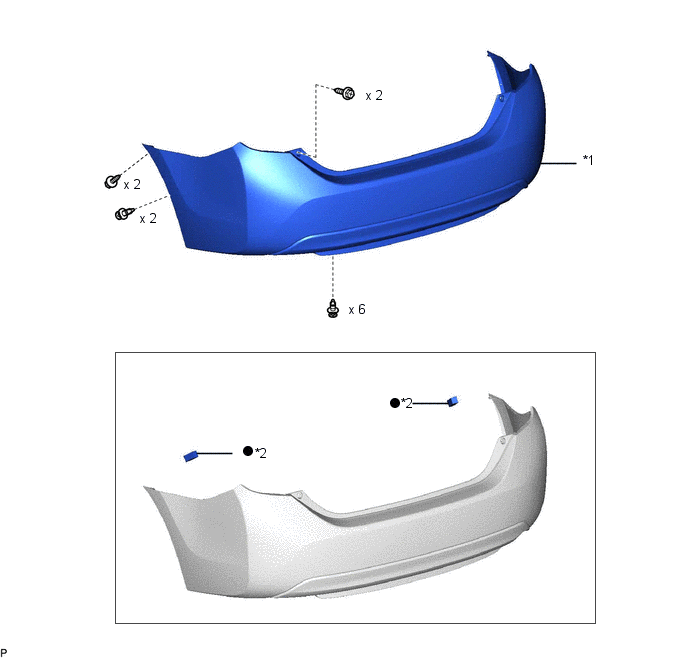

*1 | ENSEMBLE DE PARE-CHOCS ARRIERE |
*2 | REMBOURRAGE DE PARE-CHOCS ARRIERE |
|
● | Pièce non réutilisable |
- | - |
SCHEMA
|

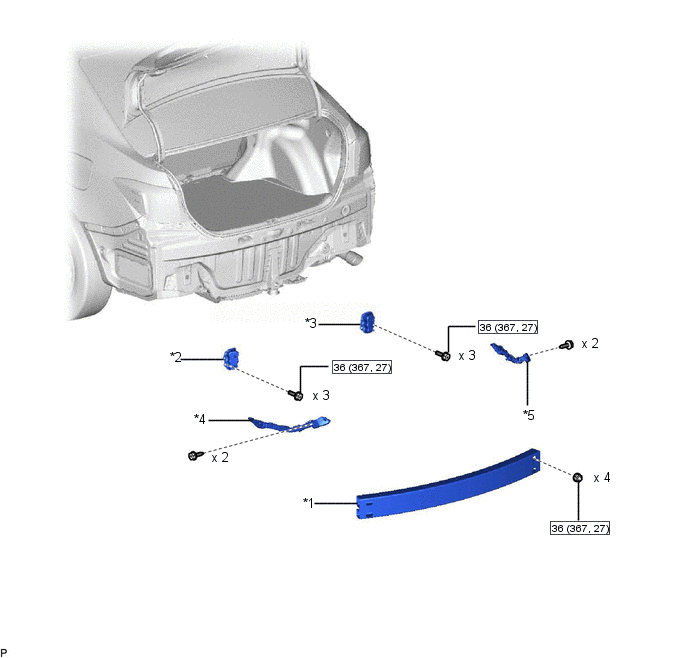

*1 | RENFORT DE PARE-CHOCS ARRIERE N° 1 |
*2 | BRAS DE PARE-CHOCS ARRIERE GAUCHE |
|
*3 | BRAS DE PARE-CHOCS ARRIERE DROIT |
*4 | DISPOSITIF DE RETENUE LATERAL GAUCHE DE PARE-CHOCS ARRIERE |
|
*5 | DISPOSITIF DE RETENUE LATERAL DROIT DE PARE-CHOCS ARRIERE |
- | - |
 |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
- | - |
Depose
DEPOSE PROCEDURE 1. DEPOSER L'ENSEMBLE DE PARE-CHOCS ARRIERE (a) Mettre du ruban adhésif de protection autour de l'ensemble de pare-chocs arrière. Ruban adhésif de protectio ...
