PIECES CONSTITUTIVES

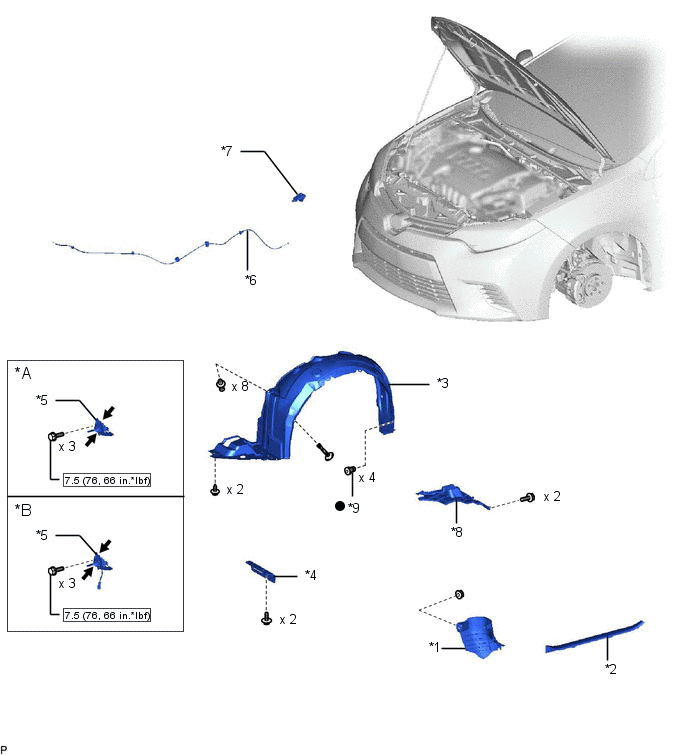

SCHEMA
|
*A | sans contacteur d'éclairage de seuil de compartiment moteur |
*B | avec contacteur d'éclairage de seuil de compartiment moteur |
|
*1 | PANNEAU LATERAL D'HABILLAGE D'AUVENT GAUCHE |
*2 | PLAQUE DE SEUIL DE PORTE AVANT GAUCHE |
|
*3 | DOUBLURE D'AILE AVANT GAUCHE |
*4 | REMBOURRAGE GAUCHE D'EXTENSION DE PASSAGE DE ROUE AVANT |
|
*5 | ENSEMBLE DE SERRURE DE CAPOT |
*6 | ENSEMBLE DE CABLE DE COMMANDE DE VERROUILLAGE DE CAPOT |
|
*7 | SOUS-ENSEMBLE DE LEVIER DE COMMANDE DE VERROUILLAGE DE CAPOT |
*8 | SOUS-ENSEMBLE DE CACHE INFERIEUR DE TABLEAU DE BORD N° 1 |
|
*9 | OEILLET |
- | - |
 |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
● | Pièce non réutilisable |
 |
Graisse MP | - |
- |
Depose
DEPOSE PROCEDURE 1. DEPOSER LA ROUE AVANT GAUCHE 2. DEPOSER LE REMBOURRAGE D'EXTENSION DE PASSAGE DE ROUE AVANT GAUCHE CONSEIL: Procéder de la même manière que pour le côté droit. Cliqu ...
