PIECES CONSTITUTIVES

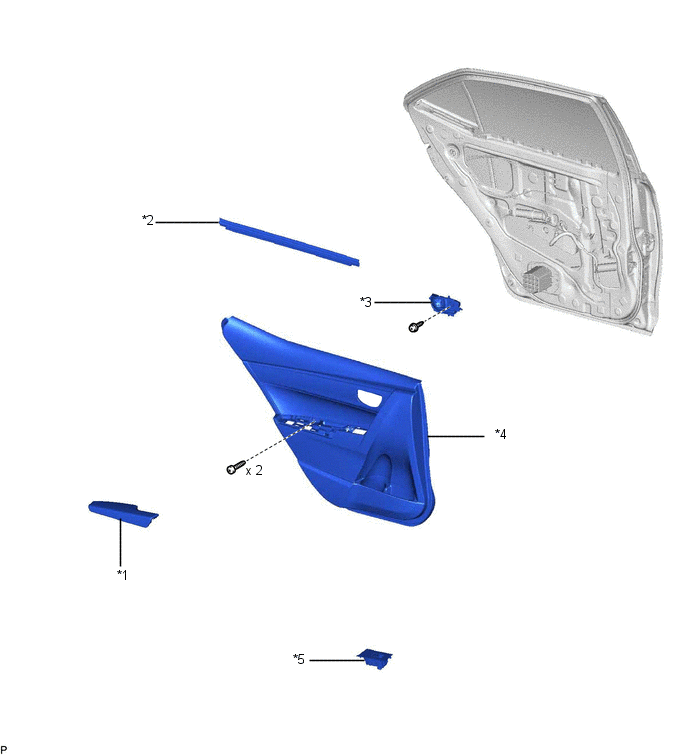

SCHEMA
|
*1 | ENSEMBLE D'ACCOUDOIR ARRIERE |
*2 | BOURRELET INTERIEUR DE VITRE DE PORTE ARRIERE |
|
*3 | SOUS-ENSEMBLE DE POIGNEE INTERIEURE DE PORTE ARRIERE |
*4 | SOUS-ENSEMBLE DE PANNEAU D'HABILLAGE DE PORTE ARRIERE |
|
*5 | ENSEMBLE DE CONTACTEUR DE LEVE-VITRE ELECTRIQUE ARRIERE AVEC PANNEAU DE BASE D'ACCOUDOIR DE PORTE ARRIERE |
- | - |

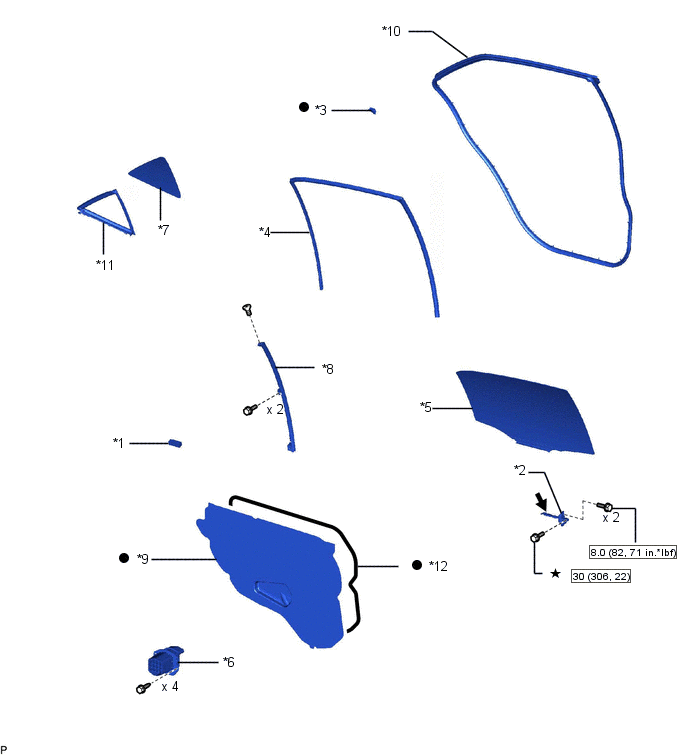

SCHEMA
|
*1 | JOINT DE VENTILATION DE PORTE ARRIERE N° 1 |
*2 | ENSEMBLE DE TIRANT DE PORTE ARRIERE |
|
*3 | GARNISSAGE D'ENCADREMENT DE PORTE ARRIERE |
*4 | COULISSEAU DE VITRE DE PORTE ARRIERE |
|
*5 | SOUS-ENSEMBLE DE VITRE DE PORTE ARRIERE |
*6 | SOUS-ENSEMBLE DE RENFORT DE PANNEAU INTERIEUR DE PORTE ARRIERE |
|
*7 | VITRE DE CUSTODE DE PORTE ARRIERE |
*8 | SOUS-ENSEMBLE D'ENCADREMENT ARRIERE INFERIEUR DE VITRE DE PORTE ARRIERE |
|
*9 | CACHE D'ORIFICE DE VISITE DE PORTE ARRIERE |
*10 | BOURRELET DE PORTE ARRIERE |
|
*11 | BOURRELET DE VITRE DE CUSTODE DE PORTE ARRIERE |
*12 | RUBAN ADHESIF EN BUTYLE |
 |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
● | Pièce non réutilisable |
 |
Graisse MP | ★ |
Pièce préenduite |

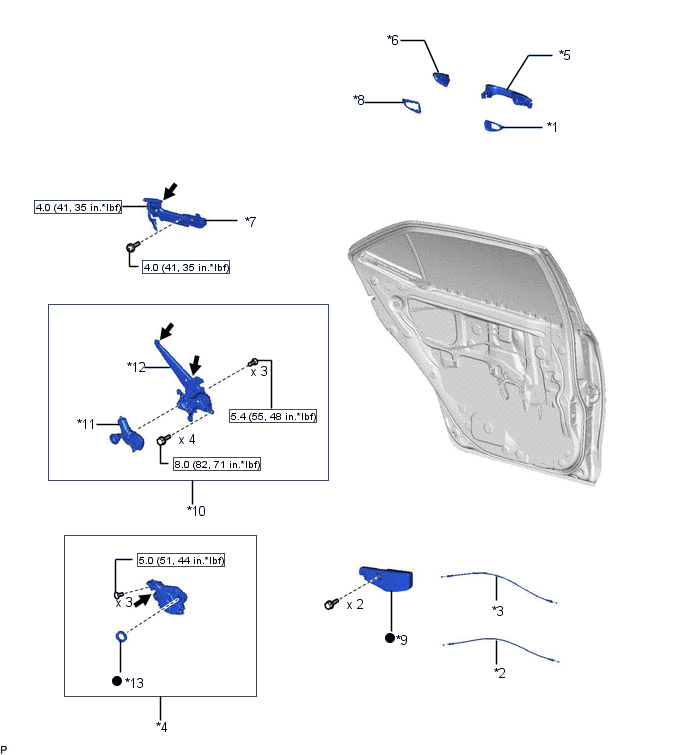

SCHEMA
|
*1 | PLAQUETTE ARRIERE DE POIGNEE EXTERIEURE DE PORTE AVANT |
*2 | ENSEMBLE DE CABLE DE VERROUILLAGE INTERIEUR DE PORTE ARRIERE |
|
*3 | ENSEMBLE DE CABLE DE COMMANDE A DISTANCE DE VERROUILLAGE DE PORTE ARRIERE |
*4 | ENSEMBLE DE SERRURE DE PORTE ARRIERE AVEC MOTEUR |
|
*5 | ENSEMBLE DE POIGNEE EXTERIEURE DE PORTE ARRIERE |
*6 | CACHE DE POIGNEE EXTERIEURE DE PORTE ARRIERE |
|
*7 | SOUS-ENSEMBLE D'ARMATURE DE POIGNEE EXTERIEURE DE PORTE ARRIERE |
*8 | PLAQUETTE ARRIERE DE POIGNEE EXTERIEURE DE PORTE ARRIERE |
|
*9 | COUSSINET DE MAINTIEN DE PORTE ARRIERE |
*10 | ENSEMBLE DE LEVE-VITRE DE PORTE ARRIERE |
|
*11 | ENSEMBLE DE MOTEUR DE LEVE-VITRE ELECTRIQUE ARRIERE |
*12 | SOUS-ENSEMBLE DE LEVE-VITRE DE PORTE ARRIERE |
|
*13 | JOINT DE FAISCEAU DE CABLAGE DE SERRURE DE PORTE |
- | - |
|
|
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
● | Pièce non réutilisable |
|
|
Graisse MP | - |
- |

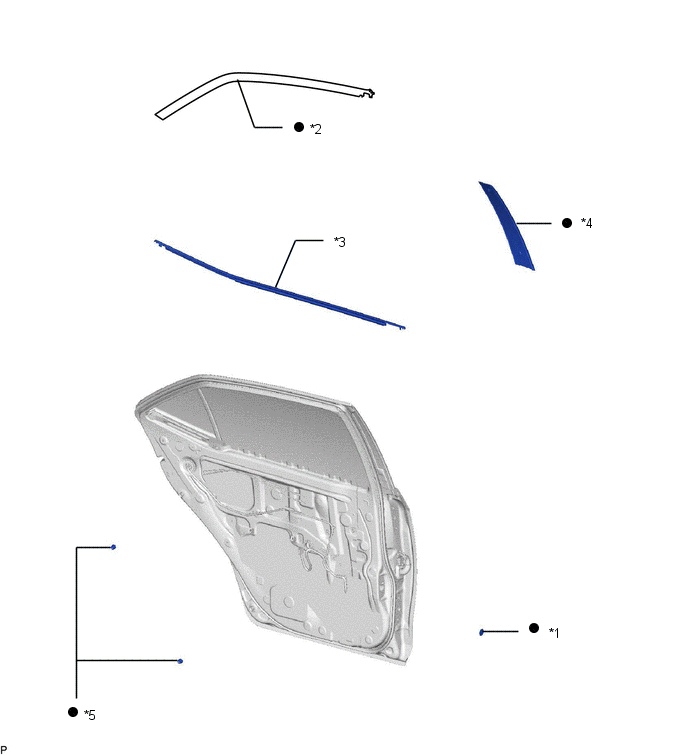

SCHEMA
|
*1 | AGRAFE DE MOULURE D'ENCADREMENT DE VITRE DE PORTE |
*2 | RUBAN DE MASQUAGE N° 2 |
|
*3 | ENSEMBLE DE MOULURE DE CEINTURE DE PORTE ARRIERE |
*4 | MOULURE AVANT D'ENCADREMENT DE VITRE DE PORTE ARRIERE |
|
*5 | ASSISE DE PANNEAU DE PORTE ARRIERE |
- | - |
|
● | Pièce non réutilisable |
- | - |
Porte Arriere
...
Demontage
DEMONTAGE MESURE DE PRECAUTION / REMARQUE / CONSEIL CONSEIL: Utiliser la même procédure pour le côté droit que pour le côté gauche. La procédure décrite ci-dessous concerne le ...
