PIECES CONSTITUTIVES

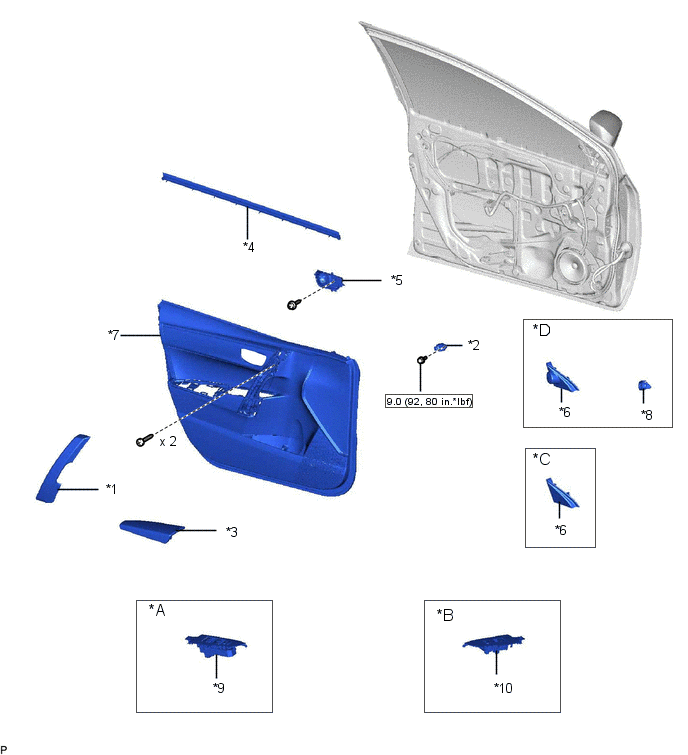

SCHEMA
|
*A | pour côté conducteur |
*B | pour côté passager avant |
|
*C | sans haut-parleur avant n° 2 |
*D | avec haut-parleur avant n° 2: |
|
*1 | CACHE DE POIGNEE DE MAINTIEN DE PORTE |
*2 | CAPTEUR D'AIRBAG LATERAL DE PORTE |
|
*3 | ENSEMBLE D'ACCOUDOIR AVANT |
*4 | BOURRELET INTERIEUR DE VITRE DE PORTE AVANT |
|
*5 | SOUS-ENSEMBLE DE POIGNEE INTERIEURE DE PORTE AVANT |
*6 | GARNISSAGE DE SUPPORT D'ENCADREMENT INFERIEUR DE PORTE AVANT |
|
*7 | SOUS-ENSEMBLE DE PANNEAU D'HABILLAGE DE PORTE AVANT |
*8 | ENSEMBLE DE HAUT-PARLEUR AVANT N° 2 |
|
*9 | ENSEMBLE DE CONTACTEUR PRINCIPAL DE LEVE-VITRE ELECTRIQUE AVEC PANNEAU DE BASE D'ACCOUDOIR DE PORTE AVANT |
*10 | ENSEMBLE DE CONTACTEUR DE LEVE-VITRE ELECTRIQUE AVEC PANNEAU DE BASE D'ACCOUDOIR DE PORTE AVANT |
 |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
- | - |

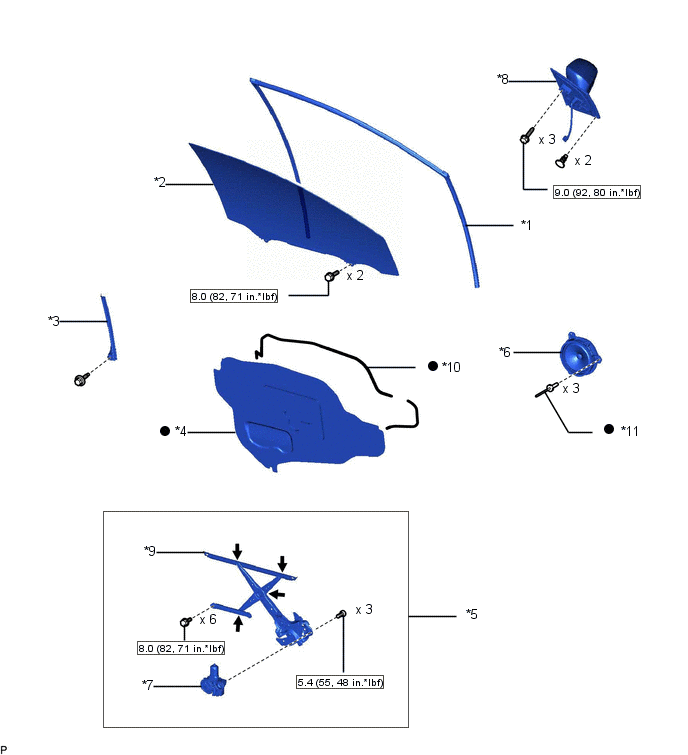

SCHEMA
|
*1 | COULISSEAU DE VITRE DE PORTE AVANT |
*2 | SOUS-ENSEMBLE DE VITRE DE PORTE AVANT |
|
*3 | SOUS-ENSEMBLE D'ARMATURE INFERIEURE ARRIERE DE PORTE AVANT |
*4 | CACHE D'ORIFICE DE VISITE DE PORTE AVANT |
|
*5 | ENSEMBLE DE LEVE-VITRE DE PORTE AVANT |
*6 | ENSEMBLE DE HAUT-PARLEUR AVANT N° 1 |
|
*7 | ENSEMBLE DE MOTEUR DE MECANISME DE LEVE-VITRE ELECTRIQUE AVANT |
*8 | ENSEMBLE DE RETROVISEUR EXTERIEUR |
|
*9 | SOUS-ENSEMBLE DE LEVE-VITRE DE PORTE AVANT |
*10 | RUBAN ADHESIF EN BUTYLE |
|
*11 | RIVET |
- | - |
|
|
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
● | Pièce non réutilisable |
 |
Graisse MP | - |
- |

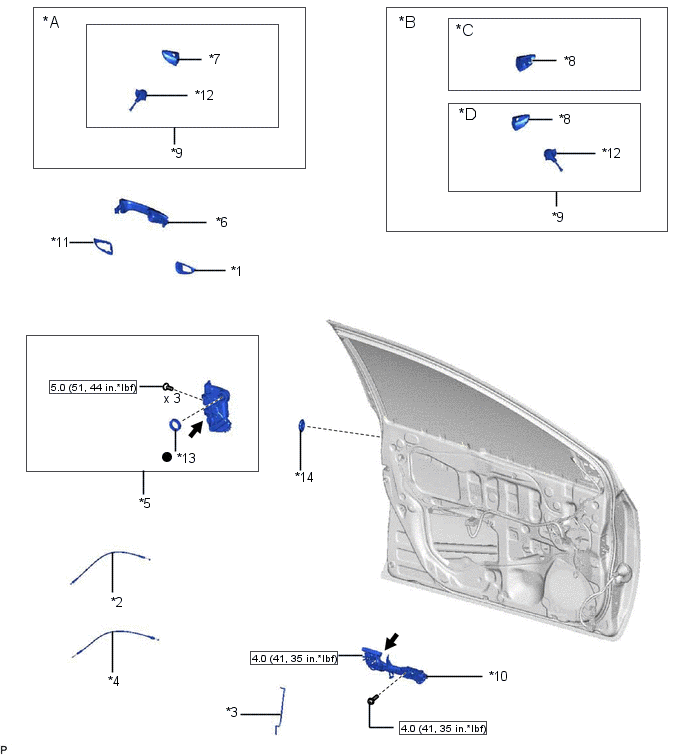

SCHEMA
|
*A | pour côté conducteur |
*B | pour côté passager avant |
|
*C | sans barillet de serrure |
*D | avec barillet de serrure |
|
*1 | PLAQUETTE AVANT DE POIGNEE EXTERIEURE DE PORTE AVANT |
*2 | ENSEMBLE DE CABLE DE VERROUILLAGE INTERIEUR DE PORTE AVANT |
|
*3 | TIGE D'OUVERTURE DE SERRURE DE PORTE AVANT |
*4 | ENSEMBLE DE CABLE DE COMMANDE A DISTANCE DE VERROUILLAGE DE PORTE AVANT |
|
*5 | SERRURE DE PORTE AVANT AVEC ENSEMBLE DE MOTEUR |
*6 | ENSEMBLE DE POIGNEE EXTERIEURE DE PORTE AVANT |
|
*7 | CACHE DE POIGNEE EXTERIEURE DE PORTE AVANT |
*8 | CACHE DE POIGNEE EXTERIEURE DE PORTE AVANT |
|
*9 | CACHE DE POIGNEE EXTERIEURE DE PORTE AVANT AVEC ENSEMBLE DE BARILLET DE SERRURE |
*10 | SOUS-ENSEMBLE D'ARMATURE DE POIGNEE EXTERIEURE DE PORTE AVANT |
|
*11 | PLAQUETTE ARRIERE DE POIGNEE EXTERIEURE DE PORTE AVANT |
*12 | ENSEMBLE DE BARILLET DE SERRURE |
|
*13 | JOINT DE FAISCEAU DE CABLAGE DE SERRURE DE PORTE |
*14 | BOUCHON D'ORIFICE |
|
|
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
● | Pièce non réutilisable |
|
|
Graisse MP | - |
- |

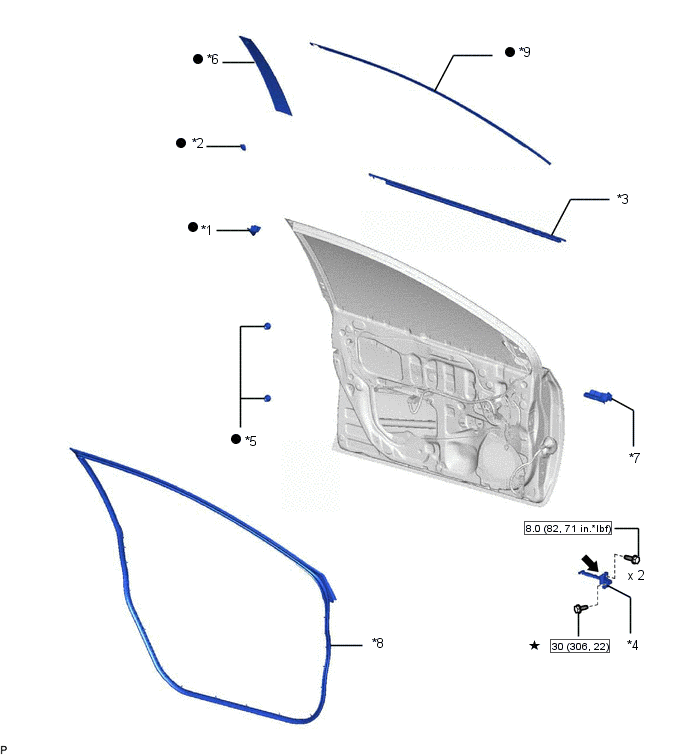

SCHEMA
|
*1 | GARNISSAGE D'ENCADREMENT DE PORTE |
*2 | AGRAFE DE MOULURE D'ENCADREMENT DE VITRE DE PORTE |
|
*3 | ENSEMBLE DE MOULURE DE CEINTURE DE PORTE AVANT |
*4 | ENSEMBLE DE TIRANT DE PORTE AVANT |
|
*5 | COUSSINET DE PANNEAU DE PORTE AVANT |
*6 | MOULURE ARRIERE D'ENCADREMENT DE VITRE DE PORTE AVANT |
|
*7 | JOINT DE VENTILATION DE PORTE AVANT |
*8 | BOURRELET DE PORTE AVANT |
|
*9 | RUBAN DE MASQUAGE N° 1 |
- | - |
|
|
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
● | Pièce non réutilisable |
|
|
Graisse MP | ★ |
Pièce préenduite |
Porte Avant
...
Demontage
DEMONTAGE MESURE DE PRECAUTION / REMARQUE / CONSEIL CONSEIL: Utiliser la même procédure pour le côté droit que pour le côté gauche. La procédure décrite ci-dessous concerne le ...
