PIECES CONSTITUTIVES

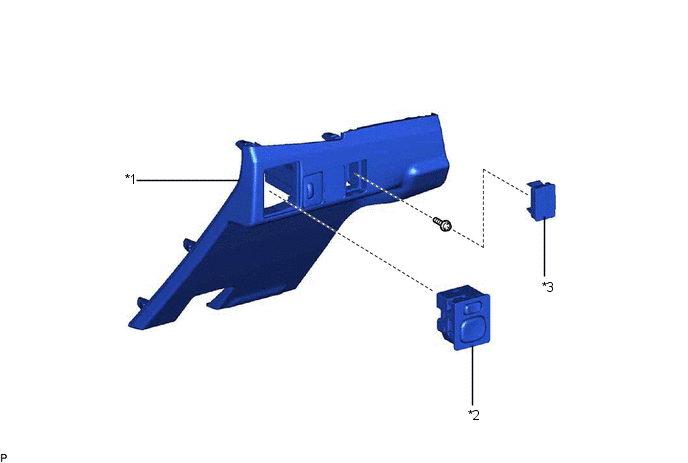

SCHEMA
|
*1 | CACHE D'OUVERTURE DE BOITE A FUSIBLES |
*2 | ENSEMBLE DE CONTACTEUR DE RETROVISEUR EXTERIEUR |
|
*3 | COUVERCLE |
- | - |
Depose
DEPOSE PROCEDURE 1. DEPOSER LE CACHE D'OUVERTURE DE BOITE A FUSIBLES Cliquer ici 2. DEPOSER L'ENSEMBLE DE CONTACTEUR DE RETROVISEUR EXTERIEUR (a) Libérer les 2 griffes et déposer l'ense ...
