PIECES CONSTITUTIVES

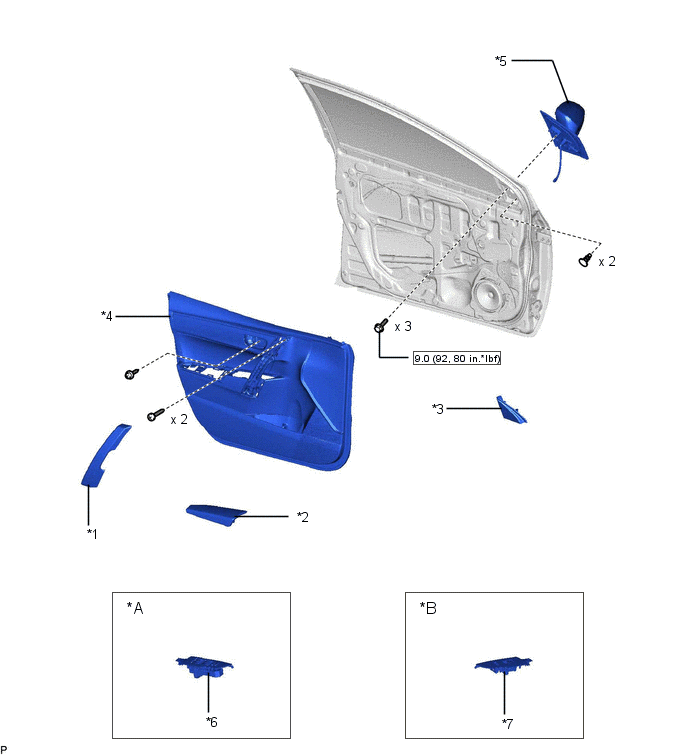

SCHEMA
|
*A | pour côté conducteur |
*B | pour côté passager avant |
|
*1 | CACHE DE POIGNEE DE MAINTIEN DE PORTE |
*2 | ENSEMBLE D'ACCOUDOIR AVANT |
|
*3 | GARNISSAGE DE SUPPORT D'ENCADREMENT INFERIEUR DE PORTE AVANT |
*4 | SOUS-ENSEMBLE DE PANNEAU D'HABILLAGE DE PORTE AVANT |
|
*5 | ENSEMBLE DE RETROVISEUR EXTERIEUR |
*6 | ENSEMBLE DE CONTACTEUR PRINCIPAL DE LEVE-VITRE ELECTRIQUE AVEC PANNEAU DE BASE D'ACCOUDOIR DE PORTE AVANT |
|
*7 | ENSEMBLE DE CONTACTEUR DE LEVE-VITRE ELECTRIQUE AVEC PANNEAU DE BASE D'ACCOUDOIR DE PORTE AVANT |
- | - |
 |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
- | - |

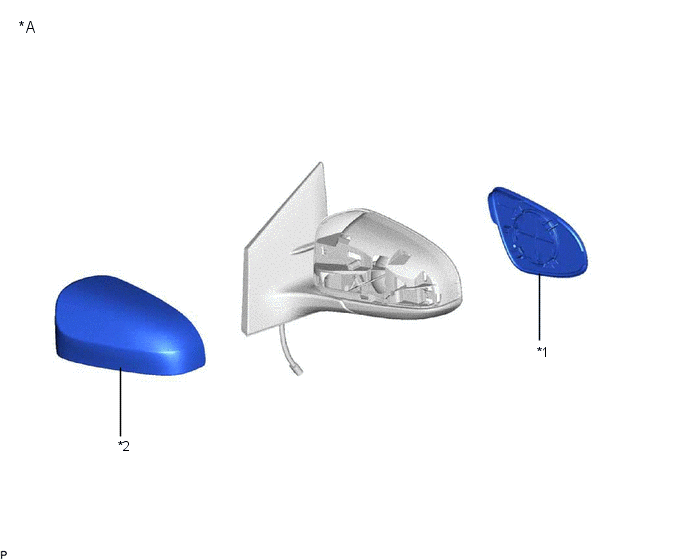

SCHEMA
|
*A | sans clignotant latéral |
- | - |
|
*1 | RETROVISEUR EXTERIEUR |
*2 | CACHE DE RETROVISEUR EXTERIEUR |

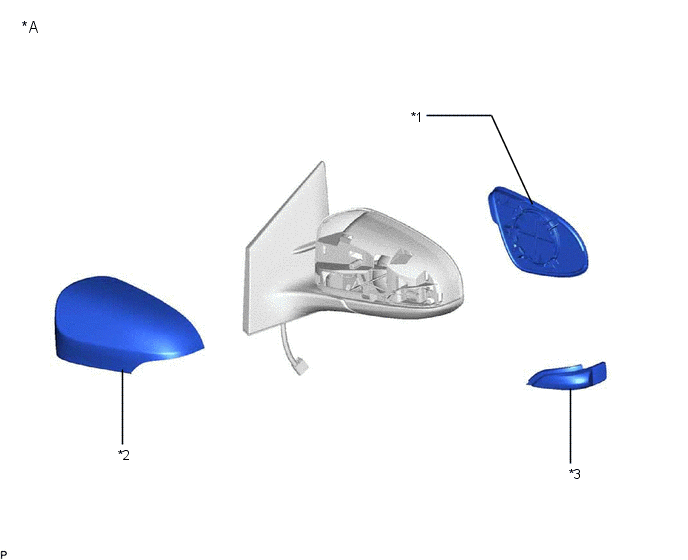

SCHEMA
|
*A | avec clignotant latéral |
- | - |
|
*1 | RETROVISEUR EXTERIEUR |
*2 | CACHE DE RETROVISEUR EXTERIEUR |
|
*3 | ENSEMBLE DE CLIGNOTANT LATERAL |
- | - |
Depose
DEPOSE MESURE DE PRECAUTION / REMARQUE / CONSEIL CONSEIL: Utiliser la même procédure pour le côté droit que pour le côté gauche. La procédure décrite ci-dessous concerne le cà ...
