PIECES CONSTITUTIVES

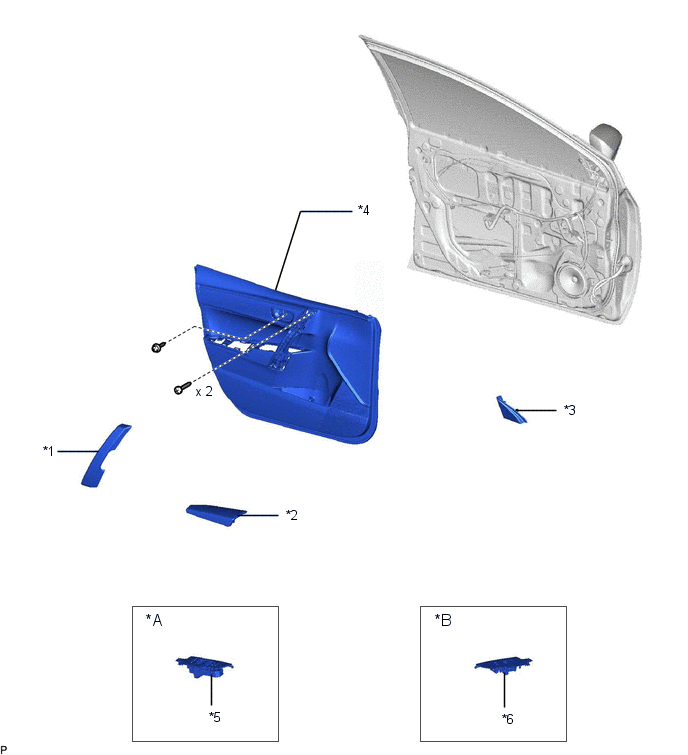

SCHEMA
|
*A | pour côté conducteur |
*B | pour côté passager avant |
|
*1 | CACHE DE POIGNEE DE MAINTIEN DE PORTE |
*2 | ENSEMBLE D'ACCOUDOIR AVANT |
|
*3 | GARNISSAGE DE SUPPORT D'ENCADREMENT INFERIEUR DE PORTE AVANT |
*4 | SOUS-ENSEMBLE DE PANNEAU D'HABILLAGE DE PORTE AVANT |
|
*5 | ENSEMBLE DE CONTACTEUR PRINCIPAL DE LEVE-VITRE ELECTRIQUE AVEC PANNEAU DE BASE D'ACCOUDOIR DE PORTE AVANT |
*6 | ENSEMBLE DE CONTACTEUR DE LEVE-VITRE ELECTRIQUE AVEC PANNEAU DE BASE D'ACCOUDOIR DE PORTE AVANT |

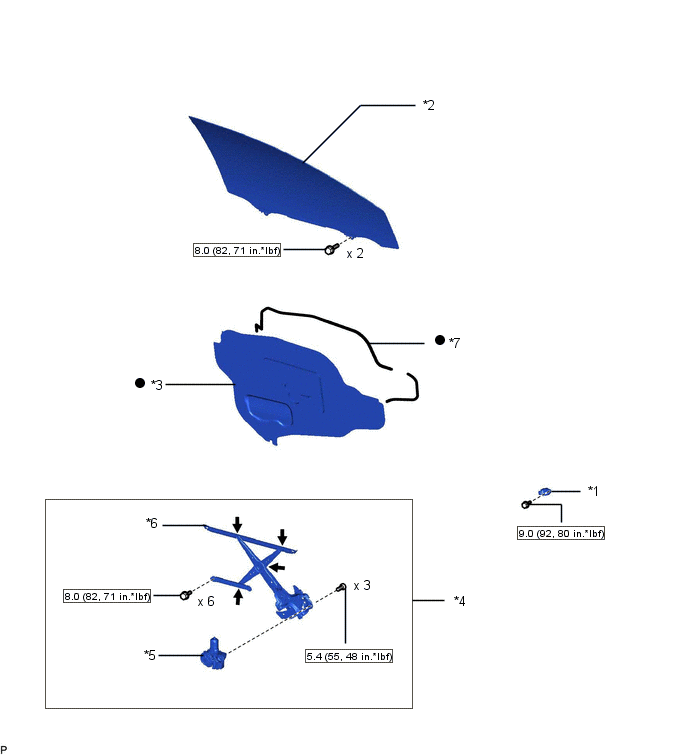

SCHEMA
|
*1 | CAPTEUR D'AIRBAG LATERAL DE PORTE |
*2 | SOUS-ENSEMBLE DE VITRE DE PORTE AVANT |
|
*3 | CACHE D'ORIFICE DE VISITE DE PORTE AVANT |
*4 | ENSEMBLE DE LEVE-VITRE DE PORTE AVANT |
|
*5 | ENSEMBLE DE MOTEUR DE MECANISME DE LEVE-VITRE ELECTRIQUE AVANT |
*6 | SOUS-ENSEMBLE DE LEVE-VITRE DE PORTE AVANT |
|
*7 | RUBAN ADHESIF EN BUTYLE |
- | - |
 |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
● | Pièce non réutilisable |
 |
Graisse MP | - |
- |
