PIECES CONSTITUTIVES

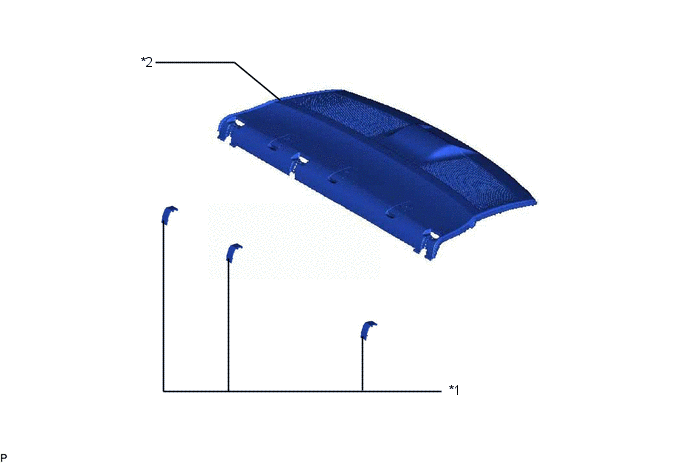

SCHEMA
|
*1 | CACHE D'ORIFICE DE CEINTURE DE SECURITE D'HABILLAGE DE PLAGE ARRIERE |
*2 | ENSEMBLE DE PANNEAU D'HABILLAGE DE PLAGE ARRIERE |

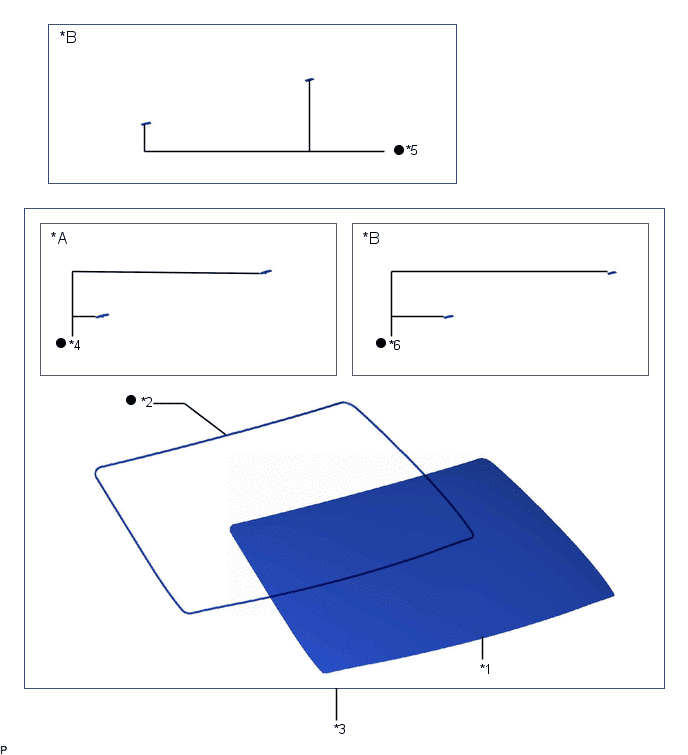

SCHEMA
|
*A | à 1 pièce(s) |
*B | à 2 pièce(s) |
|
*1 | VITRE DE LUNETTE ARRIERE |
*2 | JOINT ADHESIF DE LUNETTE ARRIERE |
|
*3 | SOUS-ENSEMBLE DE VITRE DE LUNETTE ARRIERE |
*4 | BUTEE DE LUNETTE ARRIERE N° 1 |
|
*5 | BUTEE DE LUNETTE ARRIERE N° 1 |
*6 | BUTEE DE LUNETTE ARRIERE N° 2 |
|
● | Pièce non réutilisable |
- | - |
Depose
DEPOSE PROCEDURE 1. DEPOSER LE CIEL DE TOIT Cliquer ici 2. DEPOSER LE CACHE D'ORIFICE DE CEINTURE DE SECURITE D'HABILLAGE DE PLAGE ARRIERE Cliquer ici 3. DEPOSER L'ENSEMBLE DE PANNEAU D'HA ...
