PIECES CONSTITUTIVES
SCHEMA
*1 | SOUS-ENSEMBLE DE VENTILATEUR LATERAL D'AUVENT GAUCHE |
*2 | SOUS-ENSEMBLE DE VENTILATEUR LATERAL D'AUVENT DROIT |
*3 | SOUS-ENSEMBLE DE GRILLE DE VENTILATION DE DESSUS D'AUVENT |
*4 | CAPUCHON DE BRAS D'ESSUIE-GLACE AVANT |
*5 | PROTECTION DE PANNEAU LATERAL AVANT GAUCHE N° 2 |
*6 | PROTECTION DE PANNEAU LATERAL AVANT DROIT N° 2 |
*7 | ENSEMBLE DE BRAS ET DE BALAI D'ESSUIE-GLACE AVANT GAUCHE |
*8 | ENSEMBLE DE BRAS ET DE BALAI D'ESSUIE-GLACE AVANT DROIT |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
● | Pièce non réutilisable |

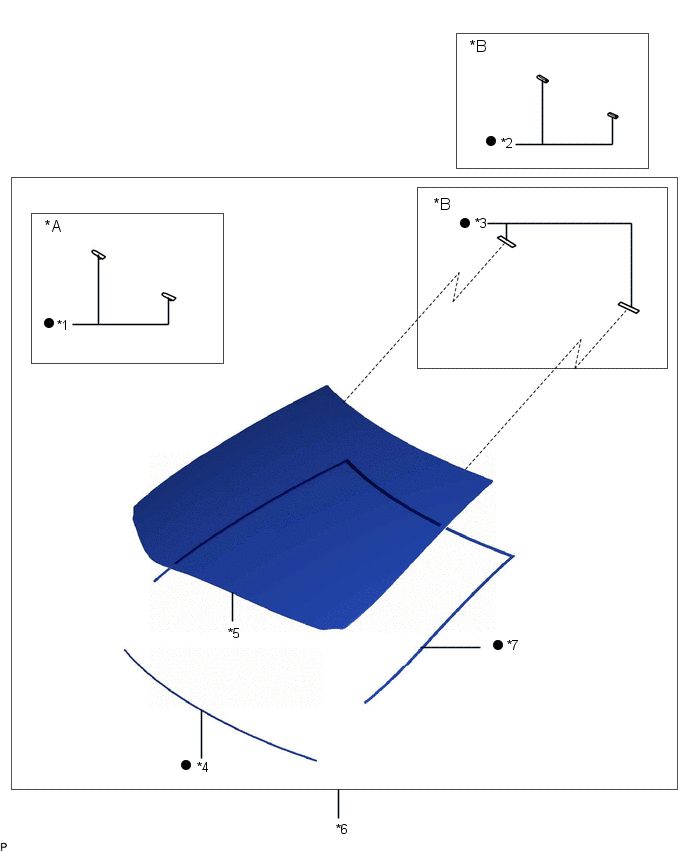

SCHEMA
*A | à 1 pièce(s) |
*B | à 2 pièce(s) |
*1 | BUTEE DE PARE-BRISE N° 1 |
*2 | BUTEE DE PARE-BRISE N° 1 |
*3 | BUTEE DE PARE-BRISE N° 2 |
*4 | JOINT ADHESIF DE PARE-BRISE |
*5 | VITRE DE PARE-BRISE |
*6 | SOUS-ENSEMBLE DE VITRE DE PARE-BRISE |
*7 | MOULURE EXTERIEURE DE PARE-BRISE |
- | - |
● | Pièce non réutilisable |
- | - |
Depose
DEPOSE PROCEDURE 1. DEPOSER LE CAPUCHON DE BRAS D'ESSUIE-GLACE AVANT Cliquer ici 2. DEPOSER L'ENSEMBLE DE BRAS ET DE BALAI D'ESSUIE-GLACE AVANT GAUCHE Cliquer ici 3. DEPOSER L'ENSEMBLE DE ...
