PIECES CONSTITUTIVES
SCHEMA

*1 | ENSEMBLE DE TUYAU DE CLIMATISATION ET D'ACCESSOIRES |
*2 | ACTIONNEUR DE FREIN AVEC SUPPORT |
*3 | DOUBLURE D'AILE AVANT DROITE |
*4 | SOUS-ENSEMBLE DE TUYAU D'ASPIRATION B |
*5 | ATTACHE DE TUYAU DE FREIN N° 1 |
*6 | ATTACHE DE TUYAU DE FREIN N° 3 |
*7 | CONNECTEUR |
- | - |
![]() |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
- | - |

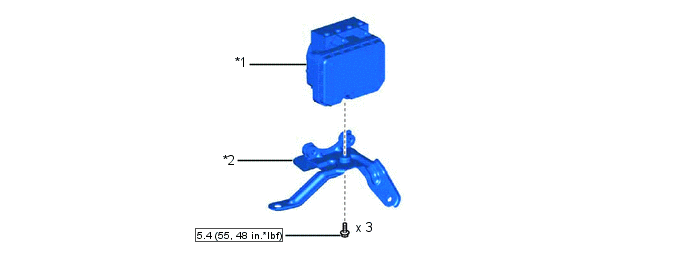

SCHEMA

*1 | ENSEMBLE D'ACTIONNEUR DE FREIN |
*2 | ENSEMBLE DE SUPPORT D'ACTIONNEUR DE FREIN |
![]() |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
- | - |
Verification Sur Vehicule
VERIFICATION SUR VEHICULE PROCEDURE 1. BRANCHER LE TECHSTREAM (a) Brancher le Techstream sur le DLC3 avec le contacteur d'allumage en position OFF. (b) Démarrer le moteur et le faire tourner au r ...
