PIECES CONSTITUTIVES

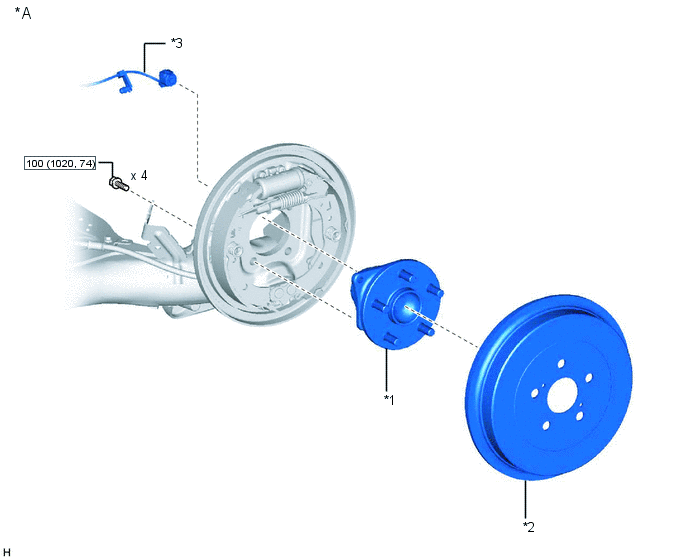

SCHEMA
|
*A | pour frein à tambour arrière |
- | - |
|
*1 | ENSEMBLE DE MOYEU D'ESSIEU ET DE ROULEMENT ARRIERE |
*2 | SOUS-ENSEMBLE DE TAMBOUR DE FREIN ARRIERE |
|
*3 | CABLE DE CAPTEUR DE CONTROLE DE DERAPAGE |
- | - |
 |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
- | - |

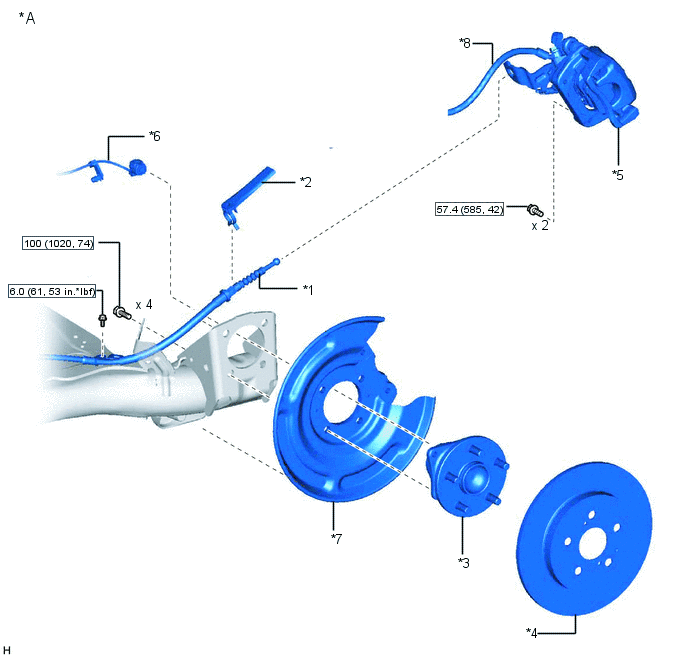

SCHEMA
|
*A | pour frein à disque arrière |
- | - |
|
*1 | ENSEMBLE DE CABLE DE FREIN DE STATIONNEMENT N° 3 |
*2 | PROTECTION DE LEVIER DE FREIN DE STATIONNEMENT |
|
*3 | ENSEMBLE DE MOYEU D'ESSIEU ET DE ROULEMENT ARRIERE |
*4 | DISQUE ARRIERE |
|
*5 | ENSEMBLE D'ETRIER DE FREIN A DISQUE ARRIERE |
*6 | CABLE DE CAPTEUR DE CONTROLE DE DERAPAGE |
|
*7 | SOUS-ENSEMBLE DE PARE-POUSSIERE DE FREIN A DISQUE ARRIERE |
*8 | FLEXIBLE ARRIERE |
|
|
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
- | - |
