PIECES CONSTITUTIVES

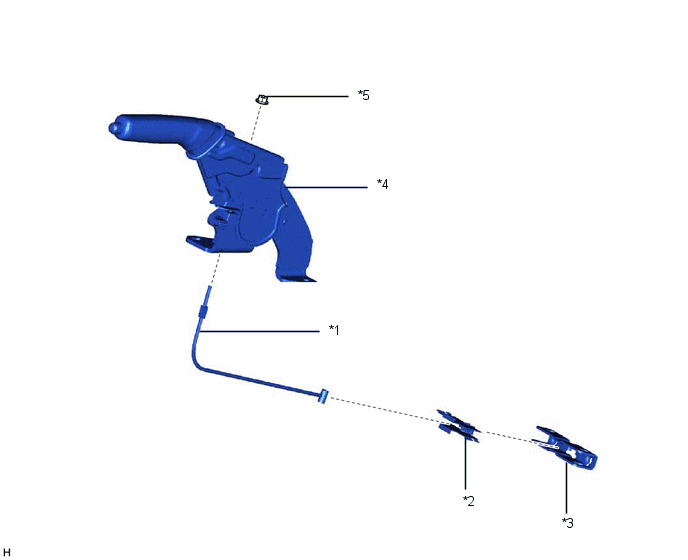

SCHEMA

*1 | ENSEMBLE DE CABLE DE FREIN DE STATIONNEMENT N° 1 |
*2 | BUTEE D'EXTREMITE DE CABLE DE FREIN DE STATIONNEMENT |
*3 | DISPOSITIF D'EQUILIBRAGE DE FREIN DE STATIONNEMENT |
*4 | SOUS-ENSEMBLE DE LEVIER DE FREIN DE STATIONNEMENT |
*5 | ECROU DE REGLAGE DE CABLE N° 1 |
- | - |

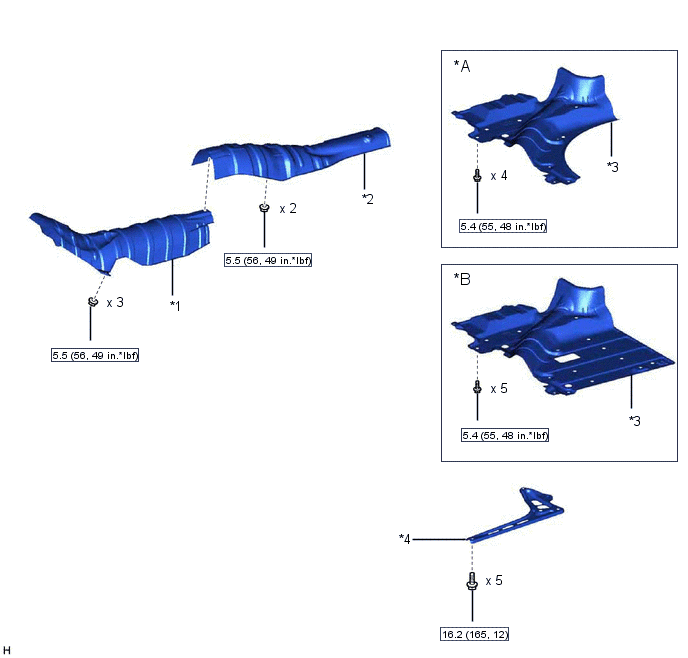

SCHEMA

*A | pour type petit |
*B | pour type large |
*1 | ISOLANT THERMIQUE DE PLANCHER AVANT N° 1 |
*2 | ISOLANT THERMIQUE DE PLANCHER AVANT N° 2 |
*3 | PROTECTION DE RESERVOIR A CARBURANT N° 1 |
*4 | RENFORT INFERIEUR DE SUSPENSION ARRIERE DROIT |
![]() |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
- | - |

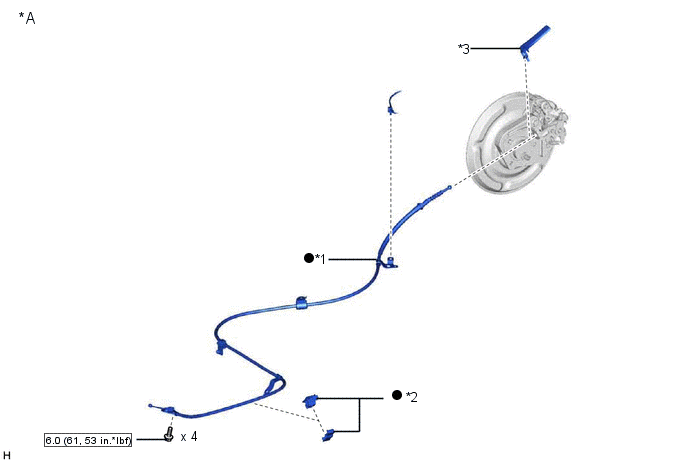

SCHEMA

*A | pour frein à disque arrière |
- | - |
*1 | ENSEMBLE DE CABLE DE FREIN DE STATIONNEMENT N° 3 |
*2 | ATTACHE DE CABLE DE FREIN DE STATIONNEMENT N° 3 |
*3 | PROTECTION DE LEVIER DE FREIN DE STATIONNEMENT |
- | - |
![]() |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
● | Pièce non réutilisable |

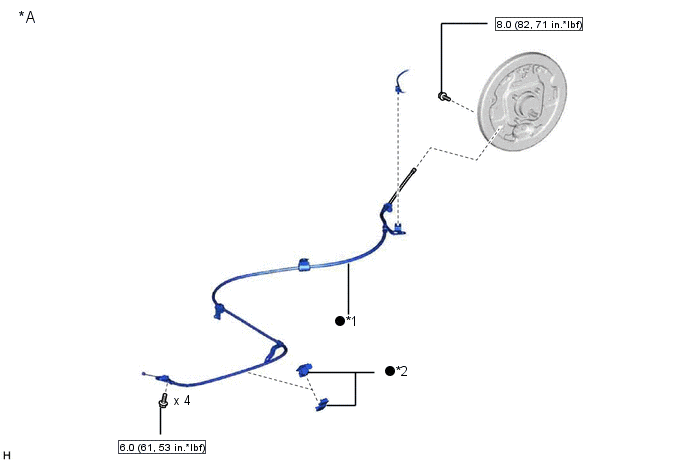

SCHEMA

*A | pour frein à tambour arrière |
- | - |
*1 | ENSEMBLE DE CABLE DE FREIN DE STATIONNEMENT N° 3 |
*2 | ATTACHE DE CABLE DE FREIN DE STATIONNEMENT N° 3 |
![]() |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
● | Pièce non réutilisable |

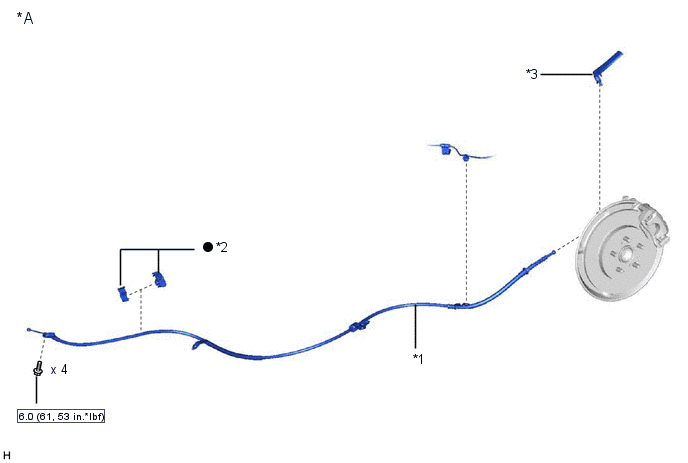

SCHEMA

*A | pour frein à disque arrière |
- | - |
*1 | ENSEMBLE DE CABLE DE FREIN DE STATIONNEMENT N° 2 |
*2 | ATTACHE DE CABLE DE FREIN DE STATIONNEMENT N° 3 |
*3 | PROTECTION DE LEVIER DE FREIN DE STATIONNEMENT |
- | - |
![]() |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
● | Pièce non réutilisable |

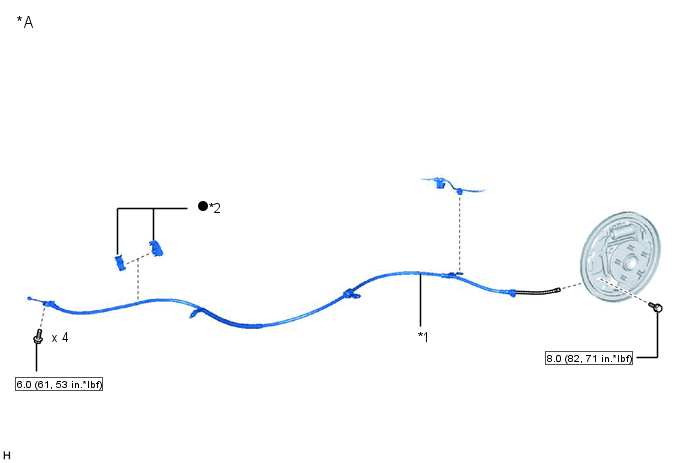

SCHEMA

*A | pour frein à tambour arrière |
- | - |
*1 | ENSEMBLE DE CABLE DE FREIN DE STATIONNEMENT N° 2 |
*2 | ATTACHE DE CABLE DE FREIN DE STATIONNEMENT N° 3 |
![]() |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
● | Pièce non réutilisable |
Depose
DEPOSE PROCEDURE 1. DEPOSER LE SOUS-ENSEMBLE DE LEVIER DE FREIN DE STATIONNEMENT Cliquer ici 2. DEPOSER LE DISPOSITIF D'EQUILIBRAGE DE FREIN DE STATIONNEMENT (a) Libérer les 2 griffes po ...
