PIECES CONSTITUTIVES
SCHEMA
|

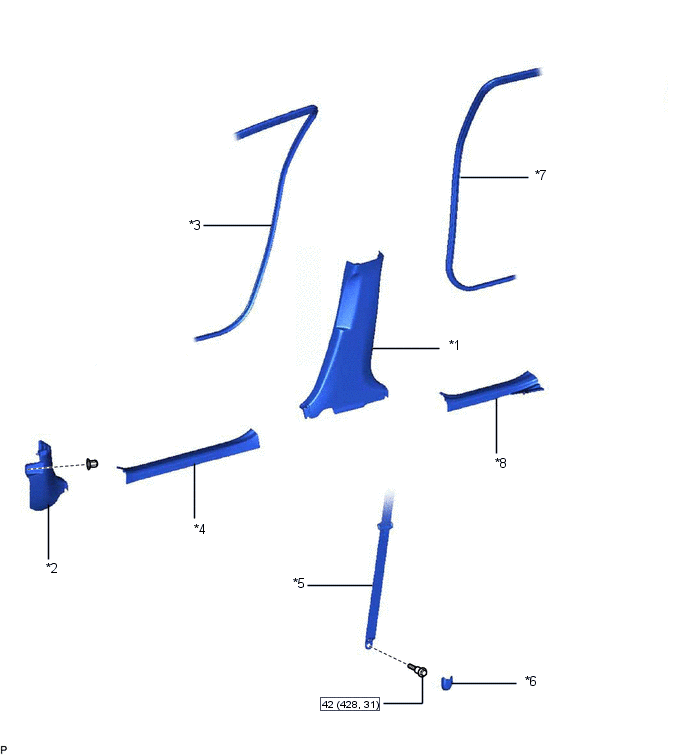

*1 | GARNISSAGE INFERIEUR DE MONTANT CENTRAL GAUCHE |
*2 | PANNEAU LATERAL D'HABILLAGE D'AUVENT GAUCHE |
|
*3 | BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE AVANT GAUCHE |
*4 | PLAQUE DE SEUIL DE PORTE AVANT GAUCHE |
|
*5 | ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE AVANT GAUCHE |
*6 | CACHE D'ANCRAGE EXTERIEUR DE SANGLE ABDOMINALE DE CEINTURE DE SECURITE |
|
*7 | BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE ARRIERE GAUCHE |
*8 | PLAQUE DE SEUIL DE PORTE ARRIERE GAUCHE |
 |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
- | - |
SCHEMA
|

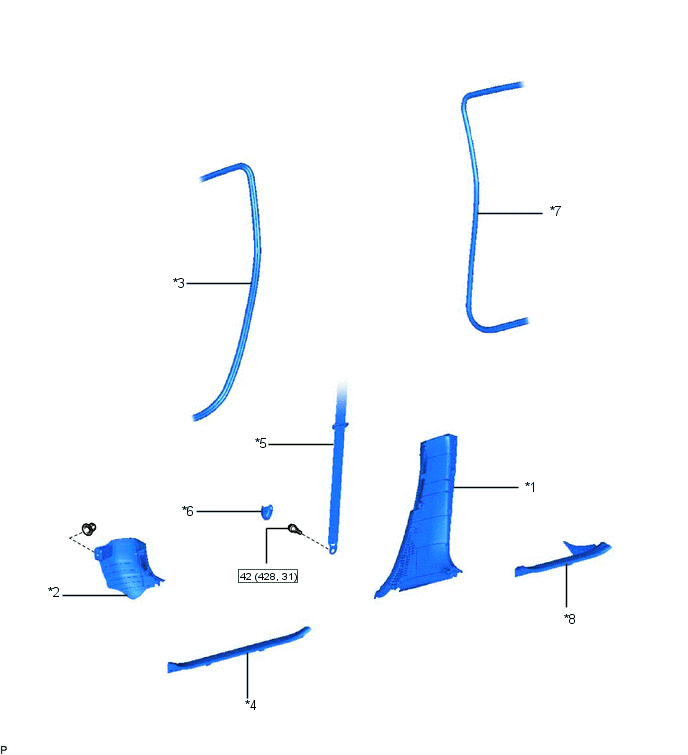

*1 | GARNISSAGE INFERIEUR DROIT DE MONTANT CENTRAL |
*2 | PANNEAU LATERAL D'HABILLAGE D'AUVENT DROIT |
|
*3 | BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE AVANT DROITE |
*4 | PLAQUE DE SEUIL DE PORTE AVANT DROITE |
|
*5 | ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE AVANT DROITE |
*6 | CACHE D'ANCRAGE EXTERIEUR DE SANGLE ABDOMINALE DE CEINTURE DE SECURITE |
|
*7 | BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE ARRIERE DROITE |
*8 | PLAQUE DE SEUIL DE PORTE ARRIERE DROITE |
|
|
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
- | - |
SCHEMA
|

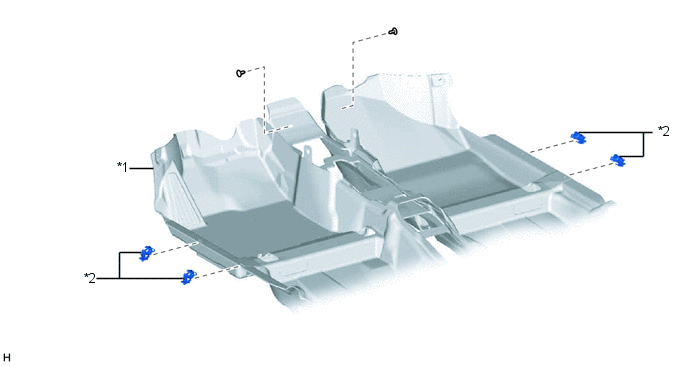

*1 | ENSEMBLE DE MOQUETTE AVANT |
*2 | CROCHET DE MOQUETTE |
SCHEMA
|

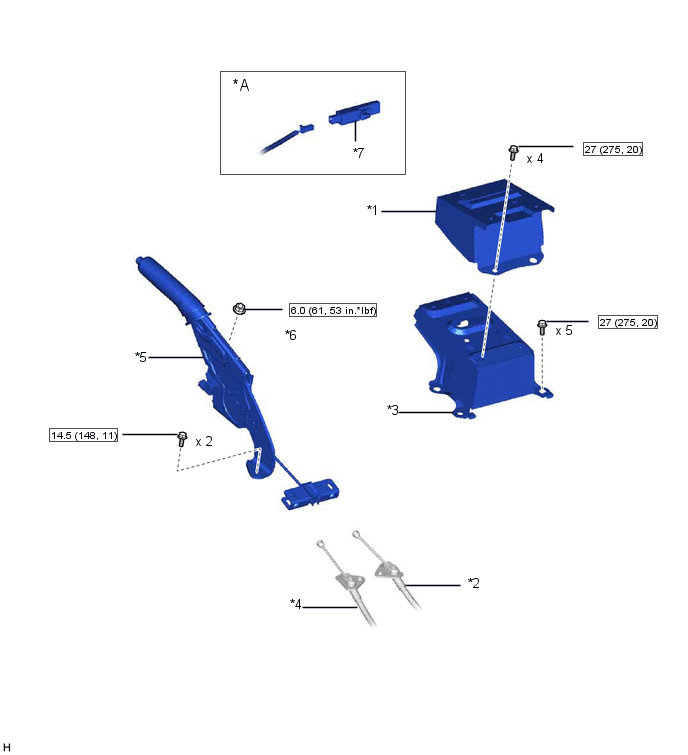

*A | avec système de clé intelligente |
- | - |
|
*1 | SOUS-ENSEMBLE DE RENFORT D'ANCRAGE DE CEINTURE DE SECURITE N° 2 |
*2 | ENSEMBLE DE CABLE DE FREIN DE STATIONNEMENT N° 2 |
|
*3 | SOUS-ENSEMBLE DE RENFORT D'ANCRAGE DE CEINTURE DE SECURITE N° 3 |
*4 | ENSEMBLE DE CABLE DE FREIN DE STATIONNEMENT N° 3 |
|
*5 | SOUS-ENSEMBLE DE LEVIER DE FREIN DE STATIONNEMENT |
*6 | CONTRE-ECROU |
|
*7 | ENSEMBLE D'ANTENNE DE CLE ELECTRONIQUE INTERIEURE N° 1 |
- | - |
|
|
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
- | - |
SCHEMA
|

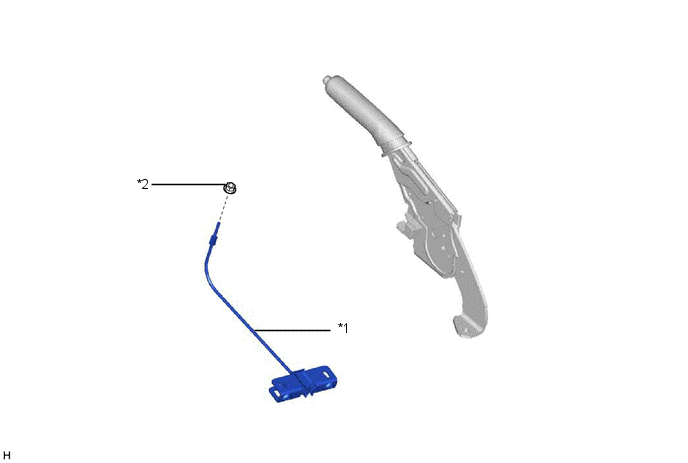

*1 | ENSEMBLE DE CABLE DE FREIN DE STATIONNEMENT N° 1 |
*2 | ECROU DE REGLAGE DE CABLE N° 1 |
SCHEMA
|

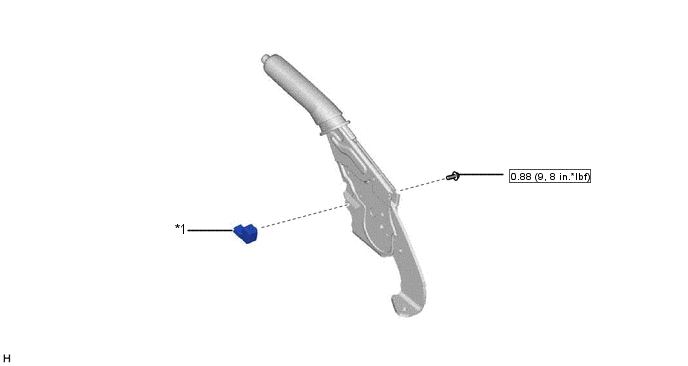

*1 | ENSEMBLE DE CONTACTEUR DE FREIN DE STATIONNEMENT |
- | - |
|
|
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
- | - |
