PIECES CONSTITUTIVES

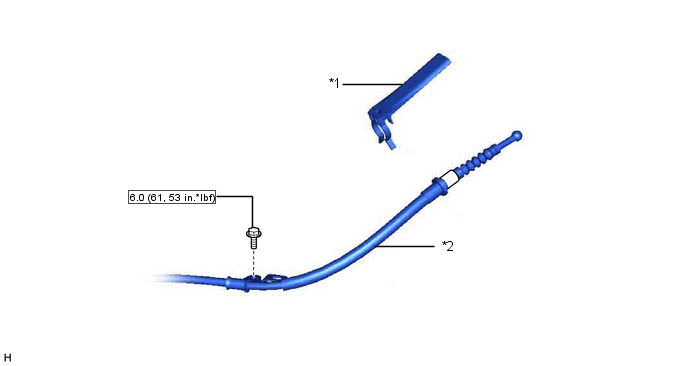

SCHEMA
|
*1 | PROTECTION DE LEVIER DE FREIN DE STATIONNEMENT |
*2 | ENSEMBLE DE CABLE DE FREIN DE STATIONNEMENT N° 3 |
 |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
- | - |

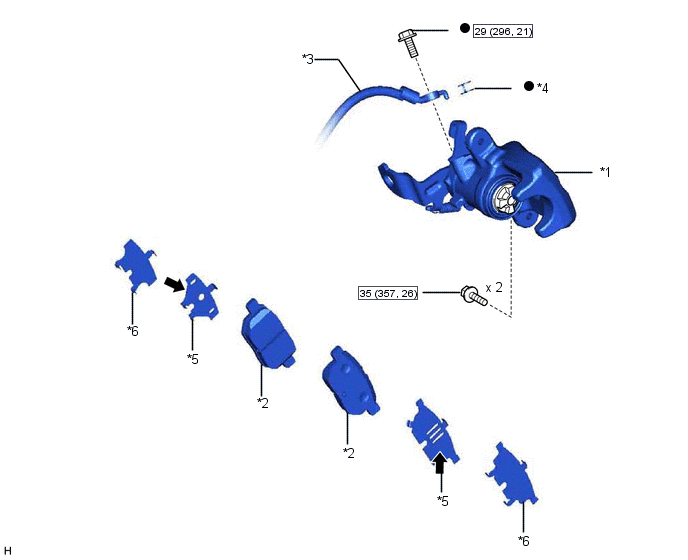

SCHEMA
|
*1 | ENSEMBLE DE CYLINDRE DE FREIN A DISQUE ARRIERE |
*2 | PLAQUETTE DE FREIN A DISQUE ARRIERE |
|
*3 | FLEXIBLE ARRIERE |
*4 | JOINT D'ETANCHEITE |
|
*5 | CALE ANTIGRINCEMENT DE FREIN A DISQUE ARRIERE N° 1 |
*6 | CALE ANTIGRINCEMENT DE FREIN A DISQUE ARRIERE N° 2 |
|
|
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
● | Pièce non réutilisable |
 |
Graisse pour frein à disque |
- | - |

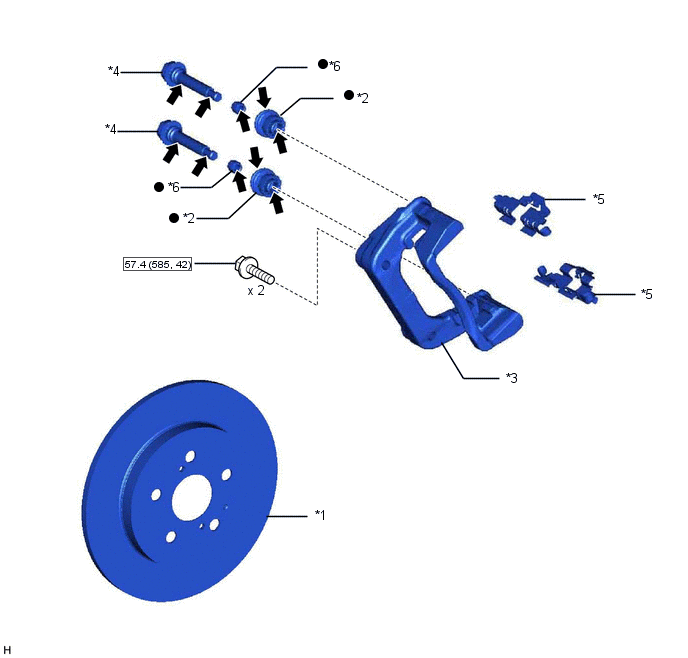

SCHEMA
|
*1 | DISQUE ARRIERE |
*2 | SOUFFLET PARE-POUSSIERE DE BAGUE DE FREIN A DISQUE ARRIERE |
|
*3 | FIXATION DE CYLINDRE DE FREIN A DISQUE ARRIERE |
*4 | BROCHE COULISSANTE DE CYLINDRE DE FREIN A DISQUE ARRIERE |
|
*5 | PLAQUE DE SUPPORT DE PLAQUETTE DE FREIN A DISQUE ARRIERE |
*6 | BAGUE COULISSANTE DE CYLINDRE DE FREIN A DISQUE ARRIERE |
|
|
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
● | Pièce non réutilisable |
|
|
Graisse au glycol à base de savon de lithium |
- | - |

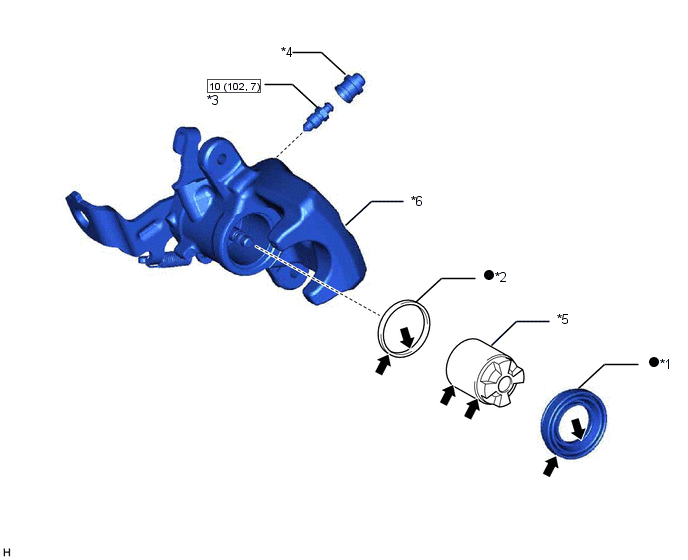

SCHEMA
|
*1 | SOUFFLET DE CYLINDRE |
*2 | JOINT DE PISTON |
|
*3 | BOUCHON DE PURGE DE FREIN A DISQUE ARRIERE |
*4 | CAPUCHON DE BOUCHON DE PURGE DE FREIN A DISQUE ARRIERE |
|
*5 | PISTON DE FREIN A DISQUE ARRIERE |
*6 | CYLINDRE DE FREIN A DISQUE ARRIERE |
|
|
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
● | Pièce non réutilisable |
|
|
Graisse au glycol à base de savon de lithium |
- | - |
Depose
DEPOSE MESURE DE PRECAUTION / REMARQUE / CONSEIL CONSEIL: Utiliser la même procédure pour le côté gauche et pour le côté droit. La procédure suivante se rapporte au côté gauche. ...
D'autres materiaux:
Demontage
DEMONTAGE PROCEDURE 1. DEPOSER LE PISTON DE FREIN A DISQUE ARRIERE
(a)
A l'aide d'un SST, déposer le piston de frein à disque arrière en le
tournant dans le sens inverse des aiguilles d'une montre. SST: 09719-12010
09719-01030
REMARQUE:
Veiller à ne pas endommager le pisto ...
