PIECES CONSTITUTIVES

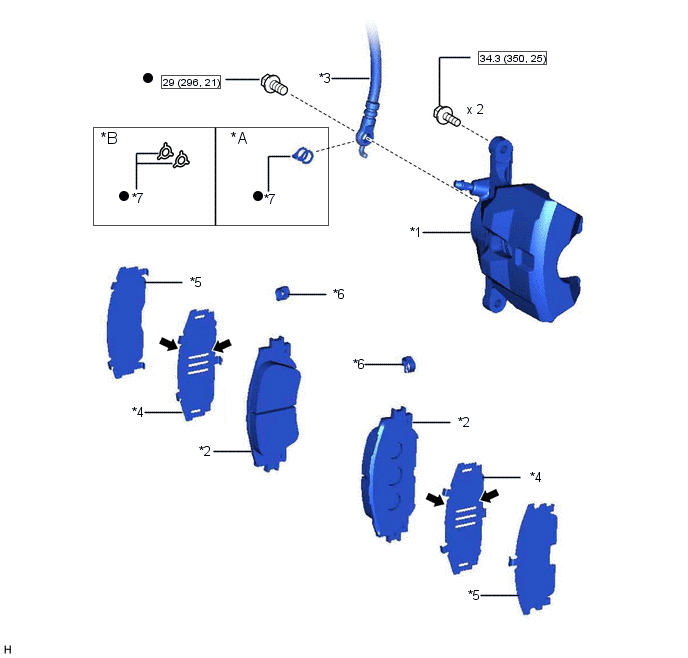

SCHEMA
|
*A | pour type A |
*B | pour type B |
|
*1 | ENSEMBLE DE CYLINDRE DE FREIN A DISQUE AVANT |
*2 | PLAQUETTE DE FREIN A DISQUE AVANT |
|
*3 | FLEXIBLE AVANT |
*4 | CALE ANTIGRINCEMENT AVANT N° 1 |
|
*5 | CALE ANTIGRINCEMENT AVANT N° 2 |
*6 | PLAQUE D'INDICATEUR D'USURE DES PLAQUETTES |
|
*7 | JOINT D'ETANCHEITE |
- | - |
 |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
● | Pièce non réutilisable |
 |
Graisse pour frein à disque |
- | - |

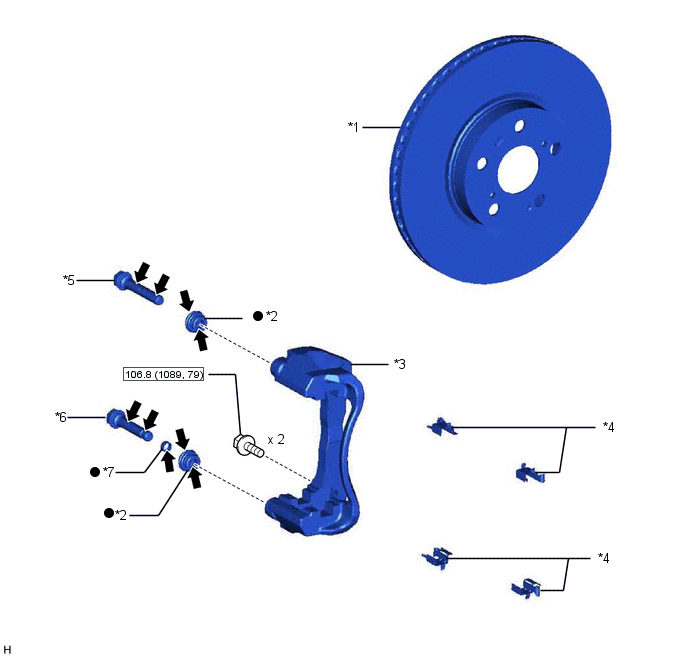

SCHEMA
|
*1 | DISQUE AVANT |
*2 | SOUFFLET PARE-POUSSIERE DE BAGUE DE FREIN A DISQUE AVANT |
|
*3 | FIXATION DE CYLINDRE DE FREIN A DISQUE AVANT |
*4 | PLAQUE DE SUPPORT DE PLAQUETTE DE FREIN A DISQUE AVANT |
|
*5 | BROCHE COULISSANTE DE CYLINDRE DE FREIN A DISQUE AVANT N° 1 |
*6 | BROCHE COULISSANTE DE CYLINDRE DE FREIN A DISQUE AVANT N° 2 |
|
*7 | BAGUE COULISSANTE DE CYLINDRE DE FREIN A DISQUE AVANT |
- | - |
|
|
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
● | Pièce non réutilisable |
|
|
Graisse au glycol à base de savon de lithium |
- | - |

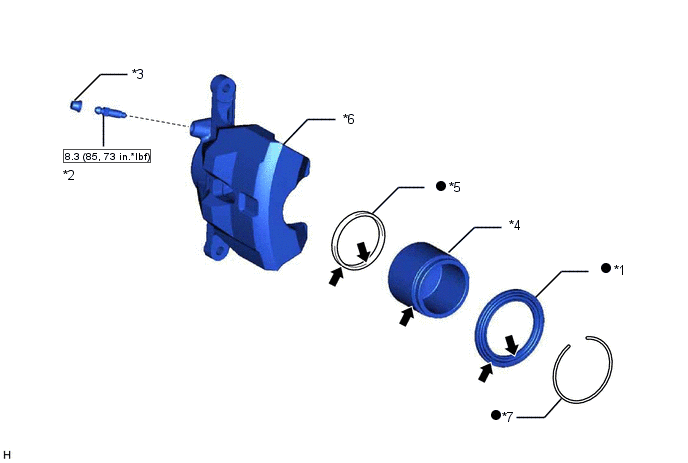

SCHEMA
|
*1 | SOUFFLET DE CYLINDRE |
*2 | BOUCHON DE PURGE DE FREIN A DISQUE AVANT |
|
*3 | CAPUCHON DE BOUCHON DE PURGE DE FREIN A DISQUE AVANT |
*4 | PISTON DE FREIN A DISQUE AVANT |
|
*5 | JOINT DE PISTON |
*6 | CYLINDRE DE FREIN A DISQUE AVANT |
|
*7 | ANNEAU DE MONTAGE |
- | - |
|
|
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
● | Pièce non réutilisable |
|
|
Graisse au glycol à base de savon de lithium |
- | - |
Frein Avant
...
Depose
DEPOSE MESURE DE PRECAUTION / REMARQUE / CONSEIL CONSEIL: Utiliser la même procédure pour le côté gauche et pour le côté droit. La procédure suivante se rapporte au côté gauche. ...
D'autres materiaux:
Repose
REPOSE PROCEDURE 1. REPOSER LA BAGUE DE PORTE-ESSIEU ARRIERE GAUCHE
(a) En cas de réutilisation de l'ensemble de poutre d'essieu arrière:
(1)
Aligner le repère fléché d'une nouvelle bague de porte-essieu arrière
gauche sur le repère d'alignement tracé sur l'ensemble de poutre
d ...
