PIECES CONSTITUTIVES

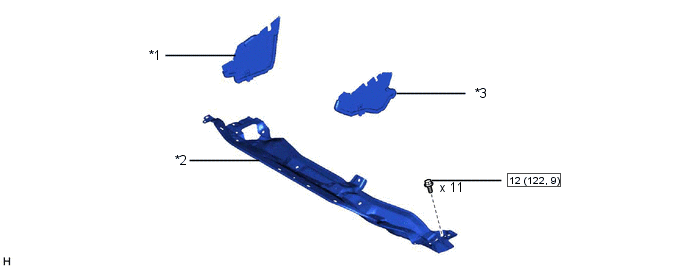

SCHEMA
|
*1 | JOINT DE BOUCLIER ANTI-ECLABOUSSURES DE CONDUITE D'AIR DE CHAUFFAGE N° 1 |
*2 | SOUS-ENSEMBLE DE PANNEAU EXTERIEUR DE DESSUS D'AUVENT |
|
*3 | PLAQUE DE PROTECTION ETANCHE DROITE |
- | - |
 |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
- | - |

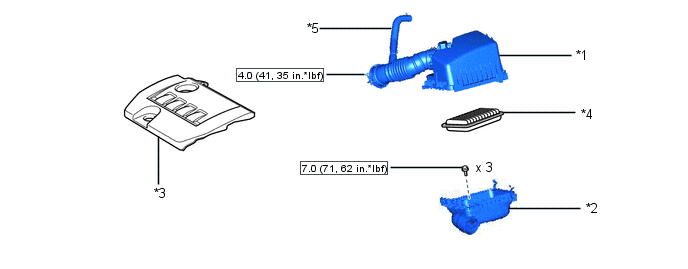

SCHEMA
|
*1 | COUVERCLE D'EPURATEUR D'AIR AVEC DURITE D'EPURATEUR D'AIR |
*2 | SOUS-ENSEMBLE DE BOITIER D'EPURATEUR D'AIR |
|
*3 | CACHE-SOUPAPES N° 2 |
*4 | SOUS-ENSEMBLE D'ELEMENT DE FILTRE D'EPURATEUR D'AIR |
|
*5 | DURITE DE VENTILATION N° 2 |
- | - |
|
|
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
- | - |

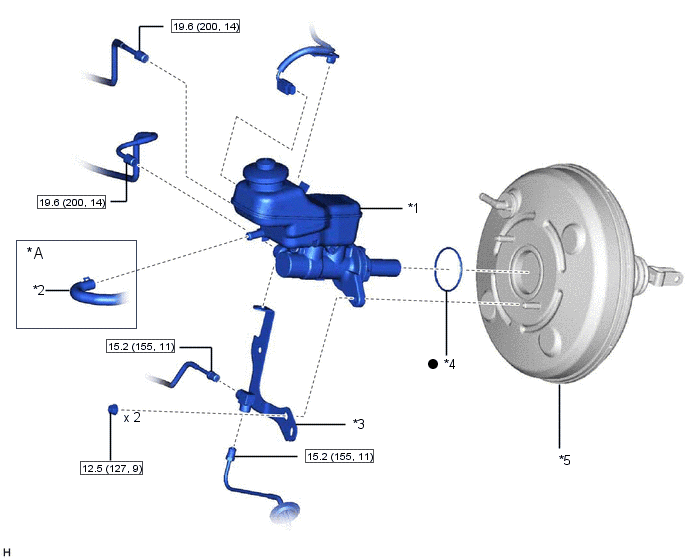

SCHEMA
|
*A | pour boîte-pont manuelle |
- | - |
|
*1 | SOUS-ENSEMBLE DE MAITRE-CYLINDRE DE FREIN |
*2 | TUYAU DE RESERVOIR D'EMBRAYAGE |
|
*3 | GLISSIERE DE TUYAU DE FREIN |
*4 | JOINT TORIQUE DE MAITRE-CYLINDRE DE FREIN |
|
*5 | ENSEMBLE DE SERVOFREIN |
- | - |
|
|
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
● | Pièce non réutilisable |

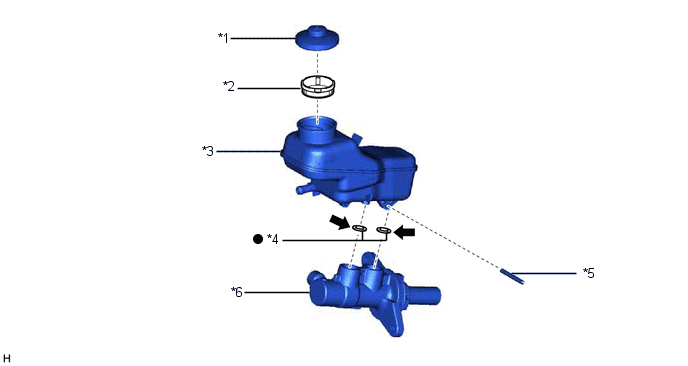

SCHEMA
|
*1 | ENSEMBLE DE BOUCHON D'ORIFICE DE REMPLISSAGE DU RESERVOIR DE MAITRE-CYLINDRE DE FREIN |
*2 | CREPINE DE RESERVOIR DE MAITRE-CYLINDRE DE FREIN |
|
*3 | SOUS-ENSEMBLE DE RESERVOIR DE MAITRE-CYLINDRE DE FREIN |
*4 | OEILLET DE RESERVOIR DE MAITRE-CYLINDRE |
|
*5 | GOUPILLE ANNULAIRE DE MAITRE-CYLINDRE DE FREIN |
*6 | CORPS DE MAITRE-CYLINDRE DE FREIN |
|
● | Pièce non réutilisable |
 |
Graisse au glycol à base de savon de lithium |
