PIECES CONSTITUTIVES
SCHEMA
|
*1 | RESSORT DE RAPPEL DE PEDALE DE FREIN |
*2 | ENSEMBLE DE SUPPORT DE PEDALE DE FREIN |
|
*3 | AXE DE TIGE DE POUSSEE |
*4 | ENSEMBLE DE CONTACTEUR DES FEUX STOP |
|
*5 | DISPOSITIF DE REGLAGE DE FIXATION DE CONTACTEUR DES FEUX STOP |
*6 | CHAPE DE TIGE DE POUSSEE DE MAITRE-CYLINDRE DE FREIN |
 |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
● | Pièce non réutilisable |
 |
Graisse au glycol à base de savon de lithium |
- | - |

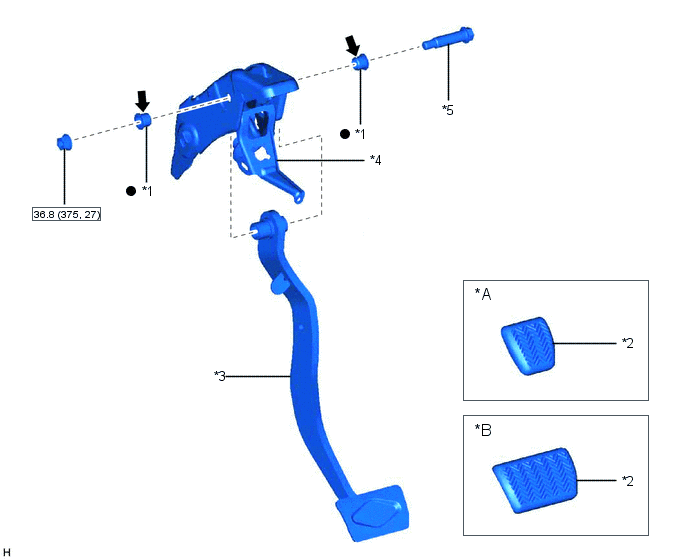

SCHEMA
|
*A | pour boîte-pont manuelle |
*B | pour boîte-pont automatique et CVT |
|
*1 | DOUILLE DE PEDALE DE FREIN |
*2 | COUVRE-PEDALE DE FREIN |
|
*3 | SOUS-ENSEMBLE DE PEDALE DE FREIN |
*4 | SOUS-ENSEMBLE DE SUPPORT DE PEDALE DE FREIN |
|
*5 | AXE DE PEDALE DE FREIN |
- | - |
|
|
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
● | Pièce non réutilisable |
|
|
Graisse au glycol à base de savon de lithium |
- | - |
Pedale De Frein
...
Depose
DEPOSE PROCEDURE 1. DEPOSER L'ENSEMBLE DE COMBINE D'INSTRUMENTS Cliquer ici 2. DEPOSER L'ENSEMBLE D'AIRBAG DE TABLEAU DE BORD INFERIEUR N° 1 Cliquer ici 3. DEPOSER L'ENSEMBLE DE CONTACTEUR ...
