PIECES CONSTITUTIVES
SCHEMA
|

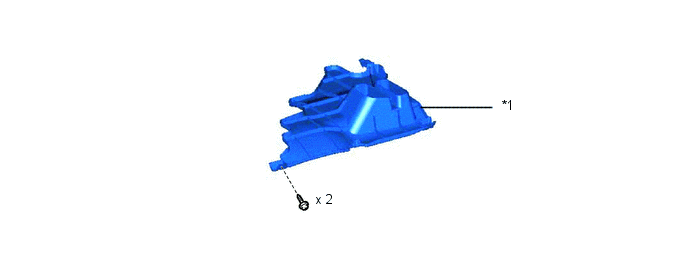

*1 | SOUS-ENSEMBLE DE CACHE INFERIEUR DE TABLEAU DE BORD N° 1 |
- | - |
SCHEMA
|

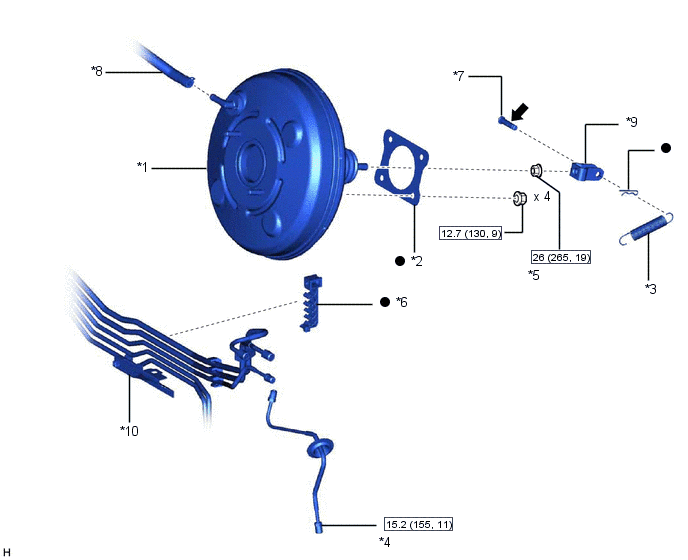

*1 | ENSEMBLE DE SERVOFREIN |
*2 | JOINT D'ETANCHEITE DE SERVOFREIN |
|
*3 | RESSORT DE RAPPEL DE PEDALE DE FREIN |
*4 | TUYAU DE FREIN AVANT N° 5 |
|
*5 | CONTRE-ECROU |
*6 | ATTACHE DE TUYAU DE FREIN N° 5 |
|
*7 | AXE DE TIGE DE POUSSEE |
*8 | DURITE RELIANT LE RACCORD AU CLAPET DE RETENUE |
|
*9 | CHAPE DE TIGE DE POUSSEE DE MAITRE-CYLINDRE DE FREIN |
*10 | SUPPORT D'ATTACHE DE TUYAU DE FREIN N° 1 |
 |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
● | Pièce non réutilisable |
 |
Graisse au glycol à base de savon de lithium |
- | - |
SCHEMA
|
*A | pour 2ZR-FAE |
- | - |
|

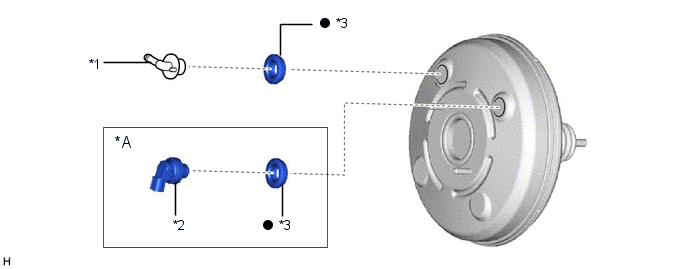

*1 | ENSEMBLE DE CLAPET DE RETENUE DE DEPRESSION DE FREIN |
*2 | ENSEMBLE DE CONTACTEUR DE RAPPEL DE DEPRESSION |
|
*3 | OEILLET DE CLAPET DE RETENUE |
- | - |
|
● | Pièce non réutilisable |
- | - |
Servofrein
...
Verification Sur Vehicule
VERIFICATION SUR VEHICULE PROCEDURE 1. VERIFIER L'ENSEMBLE DE SERVOFREIN (a) Vérification de l'étanchéité à l'air (1) Faire démarrer le moteur et l'arrêter après 1 ou 2 minutes. Enfonc ...
