Pieces Constitutives
PIECES CONSTITUTIVES

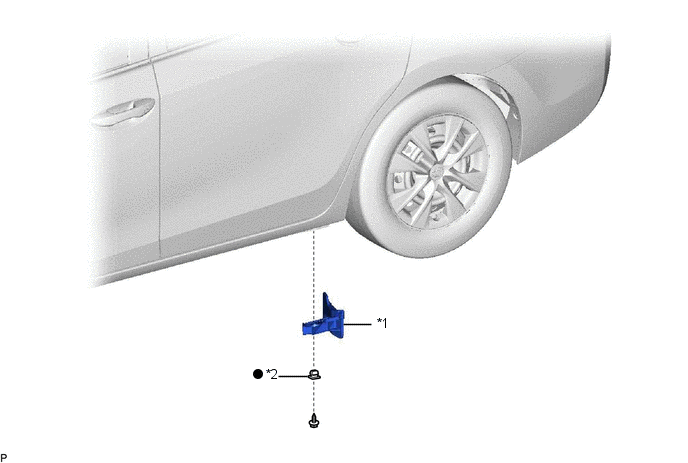

SCHEMA
|
*1 | PLAQUE AVANT DE PASSAGE DE ROUE ARRIERE |
*2 | OEILLET |
|
● | Pièce non réutilisable |
- | - |
Depose
DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
- Utiliser la même procédure pour le côté droit que pour le côté gauche.
- La procédure décrite ci-dessous concerne le côté gauche.
PROCEDURE
1. DEPOSER LA PLAQUE AVANT DE PASSAGE DE ROUE ARRIERE
| (a) Déposer la vis, l'œillet et la plaque avant de passage de roue arrière. |
|
Repose
REPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
- Utiliser la même procédure pour le côté droit que pour le côté gauche.
- La procédure décrite ci-dessous concerne le côté gauche.
PROCEDURE
1. REPOSER LA PLAQUE AVANT DE PASSAGE DE ROUE ARRIERE
(a) Reposer la plaque avant de passage de roue arrière avec un œillet neuf et la vis.
Repose
