Pieces Constitutives
PIECES CONSTITUTIVES

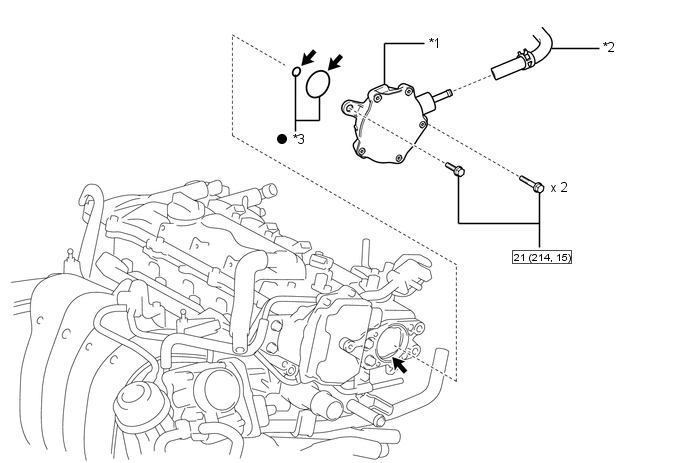

SCHEMA
|
*1 | ENSEMBLE DE POMPE A DEPRESSION |
*2 | DURITE RELIANT LE RACCORD AU CONNECTEUR |
|
*3 | JOINT TORIQUE |
- | - |
|
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
● | Pièce non réutilisable |
|
Huile moteur | - |
- |
Verification Sur Vehicule
VERIFICATION SUR VEHICULE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
L'ensemble de pompe à dépression doit être remplacé tous les 200 000 km (124 000 milles).
PROCEDURE
1. VERIFICATION DU FONCTIONNEMENT
(a) Déposer le cache-soupapes n° 2.
Cliquer ici
(b) Faire glisser l'agrafe et débrancher la durite reliant le raccord au tuyau de connecteur de l'ensemble de pompe à dépression.
| (c) Brancher la durite d'un dépressiomètre sur l'ensemble de pompe à dépression. |
|
(d) Mettre le moteur en marche et le faire monter en température pendant plus de 2 minutes.
(e) Le moteur tournant au ralenti, mesurer la pression négative de l'ensemble de pompe à dépression.
Pression standard:
Au-dessus de 86,7 kPa (650 mmHg, 25,6 po Hg)
(f) Retirer le dépressiomètre de l'ensemble de pompe à dépression.
(g) Brancher la durite reliant le raccord au connecteur à l'ensemble de pompe à dépression et faire glisser l'agrafe pour la fixer.
(h) Reposer le cache-soupapes n° 2.
Cliquer ici
Depose
DEPOSE
PROCEDURE
1. DEBRANCHER LE CABLE DE MOTEUR
Cliquer ici
2. DEPOSER L'ENSEMBLE DE POMPE A DEPRESSION
| (a) Faire glisser l'agrafe et débrancher la durite reliant le raccord au tuyau de connecteur de l'ensemble de pompe à dépression. |
|
(b) Déposer les 3 boulons et déposer l'ensemble de pompe à dépression.
(c) Déposer les 2 joints toriques de l'ensemble de pompe à dépression.
Repose
REPOSE
PROCEDURE
1. REPOSER L'ENSEMBLE DE POMPE A DEPRESSION

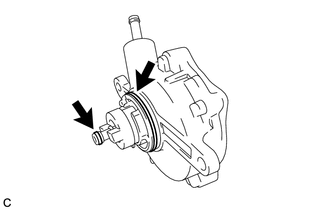

(a) Enduire d'huile moteur 2 joints toriques neufs et les reposer sur l'ensemble de pompe à dépression.
|
Huile moteur |
(b) Appliquer de l'huile moteur sur la surface intérieure de l'orifice d'installation.
|
*a | Cran |
| *b |
Rainure |
|
Huile moteur |
(c) Reposer l'ensemble de pompe à dépression de façon à ce que le cran de l'ensemble de pompe à dépression s'engage dans la rainure de l'arbre à cames.
REMARQUE:
S'assurer que l'ensemble de pompe à dépression est reposé correctement.
| (d) Reposer les 3 boulons. Torque: 21 N·m {214 kgf·cm, 15 ft·lbf} REMARQUE: Après avoir serré les boulons, s'assurer que la surface de contact de l'ensemble de pompe à dépression est au même niveau que la culasse. |
|
(e) Brancher la durite reliant le raccord au connecteur à l'ensemble de pompe à dépression et faire glisser l'agrafe pour la fixer.
2. BRANCHER LE CABLE DU MOTEUR
Cliquer ici
3. VERIFICATION DU FONCTIONNEMENT
Cliquer ici
